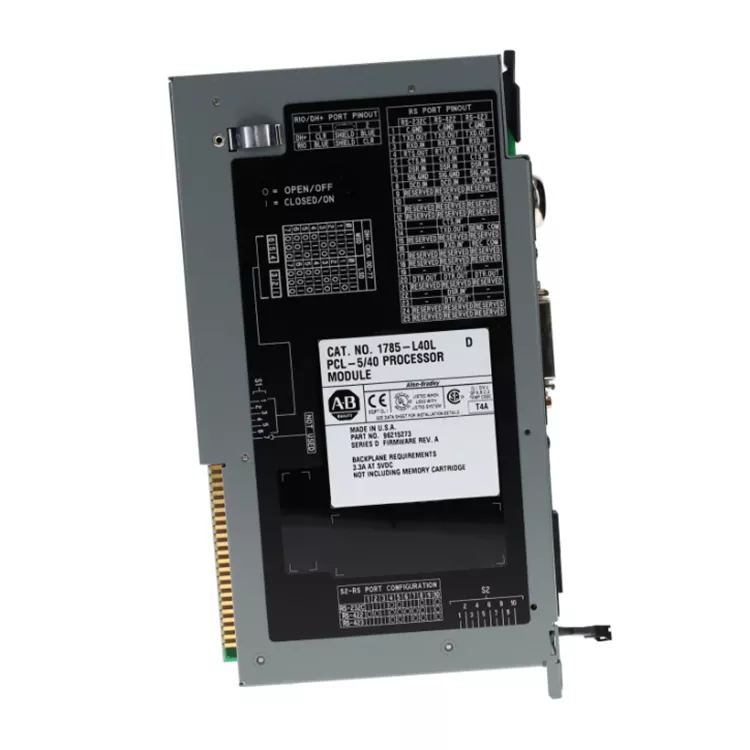

Allen Bradley 1785 L40L

Allen Bradley 1785 L40L, 48K baytlık SRAM program belleğiyle donatılmıştır ve maksimum 4096 G/Ç kontrolünü destekler. DH+, uzak I/O ve RS232 iletişim arayüzleriyle uyumludur ve 61 I/O rafına kadar genişletilebilir. Karmaşık mantık ve dağınık sahalara sahip büyük ve orta ölçekli saha kontrol sistemleri için uygundur. Orijinal tedarikçi olarak Feimu Technology, üretimden kaldırılan ürünlerde meydana gelen pil sızıntısı ve arka panel temasının eskimesi gibi yaygın sorunları ortadan kaldırmak için donanım eskimesi, iletişim bağlantısı ve mantık okuma ve yazma dahil olmak üzere stoktaki modüller üzerinde kapsamlı testler gerçekleştirmiştir. Modüller, orijinal proje programında ek değişiklik yapılmasına gerek kalmadan doğrudan mevcut 1771 çerçevesinde kullanılabilir.

Temel Avantajlar ve Satış Noktaları

PLC-5 olgun mimarisi: Geleneksel endüstriyel otomasyon kontrol sistemleri için uygundur.

Kararlı kontrol performansı: Sürekli endüstriyel kontrolün gereksinimlerini karşılar.

Güçlü program işleme yeteneği: Orta ve büyük ölçekli kontrol programlarına uygulanabilir.

Kolay bakım ve değiştirme: Mevcut PLC-5 sistem işlemcilerinin bakımı için kullanılabilir.

Yüksek yaşam döngüsü değeri: Yedek parça değişimi ile orijinal ekipmanın kullanım süresini uzatır.

İç yapı

Allen Bradley 1785 L40L dahili esas olarak aşağıdaki parçalardan oluşur:

CPU işlemci ünitesi: PLC kontrol programı ve mantıksal işlem.

Bellek birimi: Kullanıcı programlarını, veri tablolarını ve sistem çalışma verilerini saklar.

İletişim devresi: DH+, Uzak I/O vb. ağ veri alışverişinden sorumludur.

Arka panel arayüzü: - PLC'ye bağlı 5 çerçeve, tam güç kaynağı ve veri iletimi.

Durum gösterge devresi: CPU'nun çalıştığını, arızayı ve iletişim durumunu gösteren LED ekran aracılığıyla.

Güç kaynağı ve koruma devresi: Kararlı bir güç kaynağı modülü iç devresi ve temel koruma sağlamak için.

Yapısal ilişkiler:

CPU → Bellek → İletişim/kontrol devresi → Arka panel arayüzü → PLC-5 sistemi

Önemli Parametreler

Kurulum Süreci

Sistemin kapatılması: PLC-5 raf gücünü kapatın ve ekipmanın tamamen kapalı olduğunu doğrulayın.

Modül kurulumu: Allen Bradley 1785 L40L'yi ilgili raf yuvasına takın ve sabitleyin.

İletişimi bağlayın: Sistem konfigürasyonuna göre DH+ veya Uzak I/O iletişim hatlarını bağlayın.

Güç açık kontrolü: gücü yeniden sağlayın ve CPU durum göstergesinin normal olup olmadığını gözlemleyin.

Uygulama konfigürasyonu: işlemciye bağlı RSLogix 5'i kullanın, kontrol programını inceleyin veya indirin.

Testi çalıştırın: CPU, I/O ve iletişim durumunun normal olduğunu ve devreye alındığını doğrulayın.

SSS

S1. Modül açıldıktan sonra normal şekilde çalışmazsa ne yapılmalıdır?

Raf güç kaynağını, modül kurulum durumunu, CPU gösterge ışığını, program durumunu ve pil durumunu kontrol edin.

Q2. DH+ iletişim sorunları nasıl giderilir?

İletişim kablosunu, düğüm adresini, ağ bağlantısını, terminal yapılandırmasını ve RSLinx iletişim sürücüsünü kontrol edin.

S3. Değiştirmeden önce hangi veriler yedeklenmelidir?

PLC programını, veri tablosunu, I/O konfigürasyonunu ve iletişim parametrelerini yedeklemeniz önerilir.

S4. Modül fonksiyonunun normal olduğu nasıl doğrulanır?

Açılışta başlatma, CPU çalıştırma, iletişim, program okuma ve yazma ve sürekli çalışma testlerini gerçekleştirin.

Neden bizi seçtiniz?

Feimu Technology, profesyonel bir endüstriyel kontrol yedek parça tedarikçisi olarak, Rockwell'in üretilmeyen PLC yedek parçaları alanında uzun yıllardan beri derin bir şekilde yer almaktadır. Allen Bradley 1785 L40L gibi üretilmeyen nadir modüller için eksiksiz bir yedek parça seçimi ve inceleme süreci oluşturduk. Yalnızca orijinal fabrikada demonte edilmiş iyi ürünleri seçiyoruz, bileşenlerin potansiyel yaşlanma tehlikelerini önlemek için güç açma, iletişim ve yük testleri dahil olmak üzere kapsamlı testler gerçekleştiriyoruz ve eski üretim hatları için yedek parça tedarik kesintisi sorununu doğrudan çözüyoruz.

Uzun bir orijinal fabrika sipariş döngüsüne gerek yoktur. Yedek parçalar stokta hızlı bir şekilde teslim edilebilir. Eski kimya ve imalat üretim hatlarının acil onarımları ve yedek parça rezervleri için uygundur. Sevkiyat bir test raporuyla birlikte gelir ve satış sonrası hizmet için teknik destek sağlar. Yurtiçi ve yurtdışı projelere tedarik edilebilmekte, piyasada yenilenmiş ve sahte ürün tuzağına düşmekten kaçınılmakta ve müşteriler için ekipman arıza sürelerinden kaynaklanan üretim kayıpları azaltılmaktadır.

Müşteri vakaları ve değerlendirmeleri

Büyük bir kağıt fabrikasında PLC 5 kontrol sistemi CPU'sunda ani bir arıza oluştu ve üretim hattı kapanma tehlikesiyle karşı karşıya kaldı. Piyasada iyi durumda bir 1785 L40L bulmak zordu. Feimu Teknoloji ile bağlantı kurduktan sonra testlerden geçmiş, kullanıma hazır yedek parçaları temin edip, acilen gönderdik. Müşteri bunları değiştirdikten sonra tüm sistem doğrudan çalışır duruma getirilerek uzun vadeli üretim kayıplarının önüne geçildi.

Müşteri değerlendirmesi: "Üretimi durdurulan modellerin tedarikini bulmak zordur. Bir kerelik kullanımdan sonra normal şekilde çalışan ekipmanı teslim almak, deneme yanılma yoluyla çok fazla zaman tasarrufu sağlar."
