Endüstriyel ortamlara uygun iletişim aksesuarları. Allen Bradley 1784-PKTX, masaüstü bilgisayarlar ve endüstriyel kontrol cihazları için bir PCI iletişim kartıdır. Masaüstü bilgisayarlara veya endüstriyel kontrol cihazlarına doğrudan kurulabilir ve bilgisayarın atölye PLC ekipmanıyla istikrarlı iletişim kurmasını sağlar.
Yaygın olarak kullanılan DH+ ağı, RIO uzaktan I/O veya ana akım endüstriyel iletişim protokolleri olsun, bu ağ kartı bunların hepsine istikrarlı bir şekilde uyarlanabilir. Mühendisler için yerinde programlama, hata ayıklama, izleme ve veri toplama için önemli bir araçtır. Acil bakım veya proje hata ayıklama sırasında beklemenize gerek kalmamasını sağlamak için geniş bir envanter tutuyoruz ve üretime hızlı bir şekilde devam etmenize olanak sağlıyoruz.
Allen Bradley 1784-PKTX'in en belirgin avantajı çoklu arayüzü, çoklu protokolü ve yüksek uyumluluğudur. Yalnızca tek bir kartla çeşitli saha içi iletişim ihtiyaçlarını karşılayabilir, kasaya birden fazla farklı ağ kartı takma ihtiyacını ortadan kaldırır, ekipmanı daha kompakt hale getirir ve arıza oranını azaltır.
DH+ ve RIO (Uzak I/O) gibi çeşitli endüstriyel ağları destekler ve RSLinx Classic yazılımıyla eşleştirilerek hızlı bir şekilde yapılandırılabilir. Düşük kullanım eşiğine ve güçlü stabiliteye sahiptir. Yenileme, onarım veya gizli kusurlar olmadan yalnızca kaliteyi sıkı bir şekilde kontrol eden yepyeni orijinal kalite sağlıyoruz. Kurulduktan sonra iletişim kesintisi, paket kaybı veya bağlantı hatası gibi sorunlar olmadan stabil bir şekilde çalışabilir.

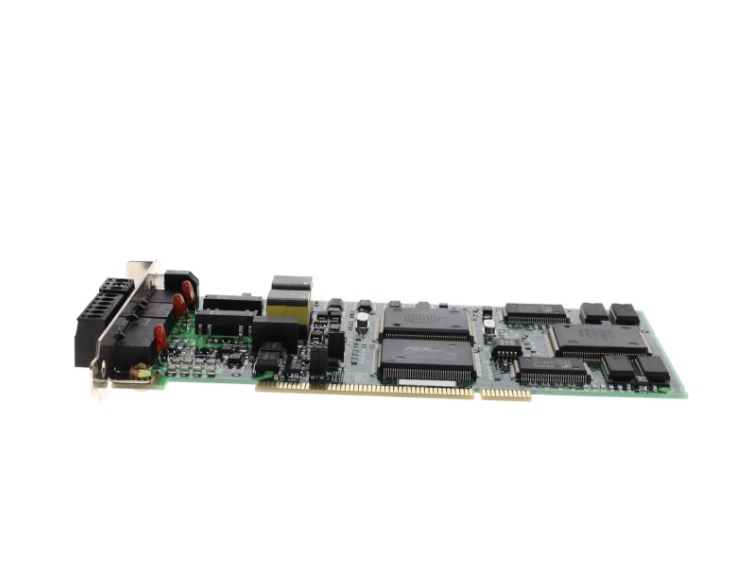

Allen Bradley 1784-PKTX, yüksek sertliğe ve bükülmeye karşı dirence sahip, kalın bir fiberglas levha tabandan yapılmıştır. Bu tasarım dahili devreleri etkili bir şekilde korur. Yerleşik altın parmaklar, güçlü iletkenlik, oksidasyona karşı direnç ve temas arızasının önlenmesini sağlayan kalın bir kaplamaya sahiptir. Tekrar tekrar takıp çıkardıktan sonra bile işlevsel kalırlar. Tüm arayüzler metal takviyeli yapılarla donatılmıştır; bu da onları tekrar tekrar takıp çıkarmaya karşı dayanıklı hale getirir ve fabrikadaki yüksek frekanslı kullanım ortamlarına uygundur.
Koruma plakası sağlam işçilikle Rockwell imzalı kırmızı renktedir. Takviye edici bir koruma eklenmesi, onu kasanın arka paneline sağlam bir şekilde sabitleyebilir ve titreşim veya kablo gerginliği nedeniyle gevşemeyi veya kaymayı önleyebilir. Genel yapı, tozlu, titreşimli ve sıklıkla bağlantılı ortamlara sahip fabrikalar için özel olarak tasarlanmıştır. Uzun süreli çalışmadan sonra bile istikrarlı ve güvenilir kalır ve Fabrika ortamındaki çeşitli kontrol panolarına ve endüstriyel bilgisayarlara mükemmel şekilde uyum sağlayabilir.
Feimu Technology, endüstriyel kontrol endüstrisinde uzun bir geçmişe sahip bir Tedarikçi olarak eksiksiz bir depolama ve test sistemine sahiptir. Allen Bradley 1784-PKTX stoklarımızda mevcuttur ve süreç boyunca doğrudan teslim edilir. Yurt içi ve yurt dışı siparişlere hızlı bir şekilde cevap verebilmektedir.
Fiyat şeffaf ve makuldür. Ucuz ve son derece rekabetçi olması, müşterilerin yüksek kaliteli iletişim ağı kartlarını daha uygun bir maliyetle edinmesine olanak tanır. Lojistik için anti-statik torbalar, kalın köpük ve sert karton kutular içeren çok katmanlı koruyucu ambalajları benimsiyoruz. Titreşime, antistatik ve bükülmeye karşı tam koruma sağlayarak ürünlerin deniz veya hava yoluyla sağlam bir şekilde teslim edilmesini sağlar.
Makine üzerinde rehberlik, sürücü kurulumu, iletişim yapılandırması ve diğer desteği sağlayabilecek profesyonel bir teknik ekibimiz var. Lütfen satın alma işlemi yaptığınızdan emin olun.
| Parametre | Şartname |
|---|---|
| Ürün Modeli | Allen Bradley 1784-PKTX |
| Veri Yolu Arayüzü | PCI 32 bit (5V yuvası gereklidir) |
| Desteklenen Ağlar | DH+, Uzak G/Ç (RIO), DH-485 |
| Fiziksel Arayüz | DB-9 veya RJ45 (ek karta bağlı olarak) |
| Konfigürasyon Yazılımı | RSLinx Klasik |
| DH+ Aktarım Hızı | 57,6 kbps |
| RIO Aktarım Hızı | 57,6 / 115,2 / 230,4 kbps |
| Uyumlu İşlemciler | PLC-5, SLC 5/04, MicroLogix 1500 (DH+ tipi) |
| Yazılım Uyumluluğu | RSLogix 5, RSLogix 500 |
| Güç Tüketimi | 5V DC, 500mA tipik |
| PCI Uyumluluğu | PCI 2.2 veya üstü |
| Çalışma Sıcaklığı | 0°C ila 55°C |
| Depolama Sıcaklığı | -40°C ila 85°C |
| Sertifikalar | UL, cUL, CE |
1784-PKTX üç ağ protokolünü destekler. Her protokol farklı uygulamalarda kullanılır.
| Ağ | Hız | Maksimum Düğüm Sayısı | Tipik Cihazlar |
|---|---|---|---|
| DH+ (Veri Yolu Plus) | 57,6 kbps | 64 düğüm | PLC-5, SLC 5/04, Panel Görünümü |
| RIO (Uzak G/Ç) | 57,6 / 115,2 / 230,4 kbps | 32 düğüm | 1771 uzak raf, PLC-5 tarayıcı |
| DH-485 | 19,2 kbps | 32 düğüm | SLC 5/03, MicroLogix 1200/1500 |
Her biri ne zaman kullanılmalı:
1784-PKTX, hem donanım kurulumunu hem de sürücü yapılandırmasını gerektirir. Başarılı kurulum için bu adımları izleyin.
Donanım kurulum adımları:
Sürücü kurulum adımları:
Yaygın sorun giderme adımları:
1784-PKTX'in arka braketinde LED göstergeleri bulunur. Bunlar ağ durumu bilgilerini sağlar.
| NEDEN OLMUŞ | Durum | Anlam | Aksiyon |
|---|---|---|---|
| Güç | Yeşil (açık) | Kartın gücü var. PCI veri yolu voltaj sağlıyor. | Hiçbir eyleme gerek yok. |
| Güç | Kapalı | Karta güç gelmiyor. | PCI yuvasını kontrol edin. Bilgisayarın gücünü kontrol edin. |
| BAĞLANTI | Yeşil (açık) | Ağ bağlantısı aktif. Kablo bağlı. | Hiçbir eyleme gerek yok. |
| BAĞLANTI | Kapalı | Ağ bağlantısı yok. Kablo bağlı değil veya ağ etkinliği yok. | Kablo bağlantısını kontrol edin. Diğer uçtaki cihazı kontrol edin. |
| Teksas/Alım | yanıp sönüyor | Veri aktarımı etkin. | Hiçbir eyleme gerek yok. Normal çalışma. |
| ARIZA | Kırmızı | Kart arızası veya iletişim hatası. | Sürücü yapılandırmasını kontrol edin. Kabloyu kontrol edin. Düğüm adresini kontrol edin. |
Allen Bradley 1784-PKTX kartları genellikle sahtedir. Orijinalliği doğrulamak için bu kontrolleri kullanın.
Feimu Technology test edilmemiş kartları göndermez. Her 1784-PKTX, depomuzdan ayrılmadan önce aşağıdaki doğrulama sürecinden geçer.
RSLinx'te 1784-PKTX sürücüsü nasıl yapılandırılır?
RSLinx Classic'i başlatın, İletişim > Sürücüleri Yapılandır menüsüne gidin, Mevcut Sürücü Türleri açılır listesinden sürücü türünü seçin ve ardından "Kart Adresi"ni ayarlayın. Bağlı DH+ veya DH-485 ağ cihazlarına İletişim > RSWho yoluyla göz atabilirsiniz. Teknik destek bizden alınabilir.
Asıl amaç nedir?
Kişisel bir bilgisayarın (PC) standart 5V PCI yuvasına kurulur ve esas olarak PC'yi veri toplama, program yükleme/indirme, çevrimiçi izleme ve arıza teşhisini gerçekleştirmek üzere Allen-Bradley'in klasik endüstriyel ağına bağlamak için kullanılır.
Hangi spesifik iletişim protokolleri ve cihazları destekleniyor?
Ağ protokolleri:
Data Highway Plus (DH+), Uzak G/Ç (RIO), DH-485.
Tipik cihazlar:
PLC-5 işlemci, SLC 5/04 işlemci, MicroLogix 1500 (DH+ tipi), PanelView klasik dokunmatik ekran vb.
Yazılım uyumluluğu:
Sürücüyü RSLinx Classic yazılımı üzerinden yapılandırarak RSLogix 5, RSLogix 500 gibi programlama yazılımları ile birlikte çalışabilir.
