GE Fanuc IC200CBL602

Feimu Technology tarafından sağlanan GE Fanuc IC200CBL602, VersaMax PLC'ye özel raf genişletme veri yolu kablosudur. PLC arka panel sinyal iletimini sağlamak için VersaMax ana kartını, genişletme arka panelini ve uzak G/Ç veri yolu alıcı-verici modülünü bağlamak ve tak ve çalıştır özelliğiyle ve kablolama gerektirmeden kabin içindeki birden fazla raf için G/Ç'yi genişletmek için kullanılır.

CPU ana rafını ve dağınık I/O genişletme kartlarını ayırmak için hat ekipmanlarının, enjeksiyon kalıplama makinelerinin, paketleme ekipmanlarının ve montaj hattı kontrol kabinlerinin taşınmasında yaygın olarak kullanılır. Profesyonel bir tedarikçi olarak sorularınızı her zaman yanıtlamaya hazırız.

Parametreler

Teknoloji ve Süreç Avantajları

GE Fanuc IC200CBL602 kablosunun iç yapısı, PP yalıtım katmanıyla birleştirilmiş çok sayıda kalay kaplı oksijensiz bakır çift bükümlü iletkenden oluşur. Alüminyum folyo iç katmanı ve kalay kaplı bakır örgülü ağdan oluşan çift katmanlı bir koruma yapısına sahiptir.

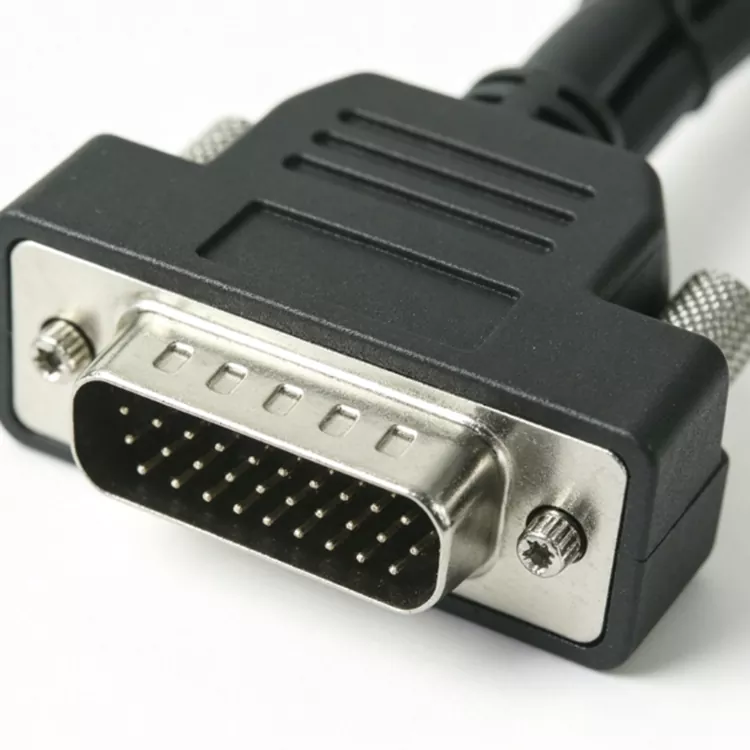

Dış katman UL94 V0 alev geciktirici ve yağa dayanıklı PVC kılıftır. Her iki uçtaki konektörlerde PBT kendinden kilitlemeli muhafazalar ve fosfor bakır-altın kaplama pimler kullanılır.

Tel çekirdek terminalleri kıvrıldıktan sonra kuyruk, bir tampon korumasıyla bütünleşik olarak kalıplanır. Üretim süreci, son muayene için tel bükme, izolasyon, koruyucu kaplama, kılıf ekstrüzyonu, sabit uzunlukta kesme, terminal işleme, enjeksiyonlu kalıplama ve iletkenlik, basınç direnci, yorulma vb. içerir.

Bu kablo serisi yalnızca uzunluk özelliklerinde farklılık gösterir. Tüm süreç, endüstriyel elektromanyetik girişime direnmek, titreşim koşullarına uyum sağlamak, kararlı arka panel veri yolu iletişimini sağlamak ve fiş gevşemesini, dahili kablo kırılmasını ve diğer arızaları önlemek üzere tasarlanmıştır.

Ana uygulama

VersaMax'ın ana taban plakasını genişletme I/O taban plakasına bağlar, arka panel veri yolu sinyallerini iletir ve PLC giriş/çıkış modüllerinin noktalarını genişletir; CPU, güç kaynağı ve dijital/analog miktar modülleri arasında veri etkileşimini sağlamak için birden fazla yuva tabanını seri olarak bağlar; Kontrol kabini içinde bölünmüş uzak arka panel iletişimi oluşturmak amacıyla ETM gönderme modülü ile ERM alma modülü arasındaki kablolama için kullanılır; GE Fanuc IC200CBL602'nin ana uygulaması olan frekans dönüştürücüler ve güç hatlarından kaynaklanan parazit alanlarını önlemek için CPU ana çerçevesini ve G/Ç taban plakasını başka bir yere ayrı ayrı monte eder.

SSS

S1: Üçüncü taraf cihazlarla kullanılabilir mi?

VersaMax serisi için özel olarak tasarlanmış özel bir kablodur. Standart endüstriyel bağlantılar için kullanılsa da uyumluluk ve güvenilirliğin sağlanması açısından yalnızca VersaMax sistemi içerisinde kullanılması tavsiye edilir.

S2: Kablonun koruması var mı?

Evet. İç kısmı, endüstriyel ortamlarda ortak elektromanyetik girişime (EMI) ve invertör girişimine etkili bir şekilde direnebilen ve veri iletiminin stabilitesini sağlayan çift ekranlama yapısını benimser.

S3: Kablo çalışırken takmayı destekliyor mu?

Sistem içerisinde anahtar bağlantı kablosu olarak, ekipman veya sinyaller üzerinde olası etkileri önlemek amacıyla, güç kapalıyken takılması veya çıkarılması önerilir.

Ürün Orijinallik Doğrulaması

GE Fanuc IC200CBL602 kabloları genellikle kalitesiz malzemelerle taklit edilir. Orijinalliği doğrulamak için bu kontrolleri kullanın.

Konektör kalitesi: Orijinal konektörler, belirgin bir kilitleme tıklamasıyla pürüzsüz, çapaksız yüzeylere sahiptir. Sahte ürünler genellikle pürüzlü kenarlara veya zayıf kilitleme mekanizmalarına sahiptir.

Kablo kılıfı: Orijinal kablolar, net GE Fanuc markasını taşıyan tek tip UL94 V0 alev geciktirici PVC kılıfa sahiptir. Sahte ürünlerde genellikle çatlamaya yatkın ucuz PVC kullanılır.

Ekranlama: Orijinal kablolar çift katmanlı korumaya (alüminyum folyo + kalay kaplı bakır örgü) sahiptir. Sahte ürünlerde genellikle minimum düzeyde koruma bulunur veya hiç koruma yoktur.

Gerilim azaltma: Orijinal kablolar, her iki konnektör ucunda da sağlam kalıplanmış gerilim azaltma özelliğine sahiptir. Sahte ürünlerde genellikle zayıf veya eksik gerilim azaltıcı bulunur.

Kablo esnekliği: Orijinal kablolar, bükümlü çift yapı sayesinde esnek ancak dayanıklıdır. Sahte ürünler genellikle sert veya aşırı kırılgan görünür.

Sevkiyat Öncesi Test

Feimu Technology test edilmemiş kabloları göndermez. Her IC200CBL602, depomuzdan ayrılmadan önce aşağıdaki doğrulama sürecinden geçer.

Görsel inceleme: Kablo kılıfında hasar olup olmadığı kontrol edildi. Konektörler bükülmüş pimler veya çatlaklar açısından incelendi. Kalıplanmış gerilim azaltma doğrulandı.

Süreklilik testi: Tüm iletkenler süreklilik açısından test edilmiştir. Açık devre veya kısa devre yok.

Konektör uyum testi: Konektörler, VersaMax modülleriyle doğru yerleştirme ve kilitleme açısından test edilmiştir.

Ekranlama testi: Ekranlama etkinliği standart EMI gerekliliklerine göre doğrulanmıştır.

Ambalaj: Kablo düzgün şekilde sarılmış. Anti-statik torbada mühürlenmiştir. Model numarası ve test tarihi ile etiketlenmiştir.

Dikkat Edilmesi Gereken Notlar

GE Fanuc IC200CBL602'yi kurarken, güçlü elektromanyetik paraziti önlemek için frekans dönüştürücüden, güç kaynağı hatlarından ve yüksek gerilim röle hatlarından uzak tutulması gerektiğine dikkat edilmelidir. Konektörlerin tamamen yerleştirilmesi ve klipsle kilitlenmesi gerekir. Zayıf veri yolu teması, G/Ç bağlantısının kesilmesine ve modül hatalarına neden olabilir.

Kablolar uzun süreli sıkışma ve sert bükülmelerden kaçınmalıdır. Kurulum sırasında bükülme yarıçapının standartları karşılaması gerekir ve yalnızca VersaMax arka paneline özel veri yolu için kullanılır ve ortak iletişim seri bağlantı noktası kablosu olarak kullanılamaz. Yalnızca sıradan endüstriyel kontrol kabinleri için uygundur ve yüksek riskli, patlamaya dayanıklı alanlarda doğrudan kullanım desteklenmez.
