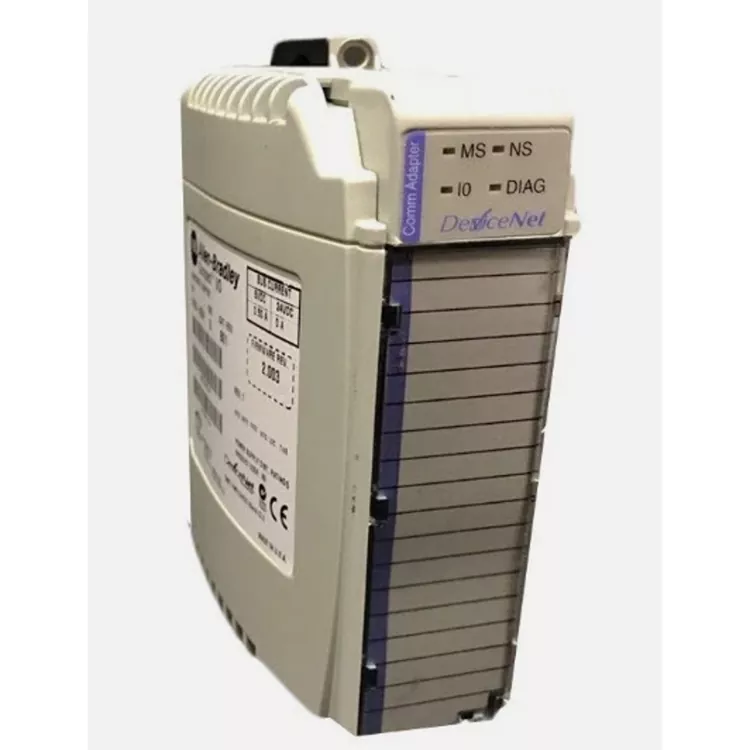

Allen Bradley 1769 ADN, AB Kompakt I/O sisteminin temel iletişim adaptörüdür ve 1769 I/O istasyonunun tamamını DeviceNet veriyoluna stabil bir şekilde bağlamaktan sorumludur. Tek bir modül 30'a kadar G/Ç modülü genişletmesini destekleyebilir ve birden fazla iletişim baud hızını destekler. Güçlü anti-parazit özelliklerine sahiptir ve küresel otomotiv imalatında, paketlemede, lojistikte, hafif sanayide ve diğer mevcut eski otomasyon üretim hatlarında yaygın olarak kullanılmaktadır. Yurtdışı endüstriyel kontrol yedek parça pazarında köklü profesyonel bir tedarikçi olarak Feimu Technology, depoya giren tüm modüller için veri yolu bağlantı testinden, iletişim kararlılığı stres testinden ve bağlantı noktası eskime tespitinden geçmiştir. Ağ paketi kaybı ve iletişim flaş bağlantısının kesilmesi gibi yaygın riskleri ortadan kaldırmak için onarım ve yenilenen montaj modülleri için gizli sorunları kesin bir şekilde tarar. Modül kalitesi orijinaldir, performans istikrarlıdır ve orijinal sistem konfigürasyonuyla tamamen uyumludur. Yurtdışındaki müşteriler, yeniden programlamaya ve hata ayıklamaya gerek kalmadan doğrudan değiştirebilir ve kurabilirler.

Temel avantajlar

DeviceNet ağ arayüzü: 1769 Compact I/O sistemi için DeviceNet iletişim yeteneği sağlar.

Genişletme G/Ç kapasitesi: Dağıtılmış G/Ç uygulamalarına uygun birden fazla 1769 serisi G/Ç modülünü bağlayabilir.

Kolay sistem entegrasyonu: Mevcut CompactLogix kontrol sistemleri ve DeviceNet ağlarıyla kullanıma uygundur.

Endüstriyel saha uygulaması: Üretim, paketleme, malzeme taşıma ve ekipman otomasyon senaryolarına uygundur.

Yüksek bakım değeri: Halen DeviceNet mimarisini kullanan eski CompactLogix sistemleri için iletişim adaptörü yedek parçası olarak kullanılabilir.

İç yapı

Bir DeviceNet adaptörü olarak Allen Bradley 1769 ADN, esas olarak iletişim arayüzleri, işleme kontrol devreleri, G/Ç veri yolu arayüzleri, güç kaynağı ve koruma devrelerinden oluşur. DeviceNet ağı ile 1769 Compact I/O sistemi arasındaki veri alışverişini tamamlamak için tüm parçalar birlikte çalışır.

Çalışma süreci:

DeviceNet ağı → Haberleşme arayüzü → Protokol/kontrol devresi → 1769 I/O bus → I/O modülü → Saha ekipmanı

Önemli parametreler

SSS

S1. Düzgün çalışıp çalışmadığı nasıl belirlenir?

Cihaz durumunu kontrol etmek için modül durum gösterge ışığını gözlemleyebilir ve ardından kontrol cihazı tarafında DeviceNet ağ iletişimini, I/O veri alışverişini ve teşhis bilgilerini daha ayrıntılı olarak inceleyebilirsiniz.

Q2. CompactLogix CPU'ya mı ait?

Hayır. Allen Bradley 1769 ADN bir iletişim bağdaştırıcısıdır ve PLC ana programını yürütmez. Esas olarak DeviceNet ağı ile 1769 I/O sistemi arasındaki veri alışverişini üstlenir.

S3. Hangi iletişim ağları destekleniyor?

Esas olarak DeviceNet ağını destekler ve DeviceNet ağında bir I/O adaptör cihazı olarak kullanılabilir.

S4. 1769 I/O modülü ile nasıl iletişim kurulur?

C: Adaptör, 1769 Compact I/O yerel veri yolu aracılığıyla sisteme kurulu I/O modülüyle veri alışverişinde bulunur ve ardından DeviceNet ağı aracılığıyla üst düzey kontrol sistemiyle iletişim kurar.

S5. İletişim arızası olduğunda hangi öğeler kontrol edilmelidir?

DeviceNet güç kaynağına, ağ kablosuna, düğüm adresine, baud hızına, ağ terminallerine, konektörlere ve 1769 I/O modülünün kurulum durumuna odaklanır.

Denetim süreci

1. Görünüm kontrolü → Kabuğun, arayüzlerin, vidaların ve etiketlerin iyi durumda olup olmadığını kontrol edin.

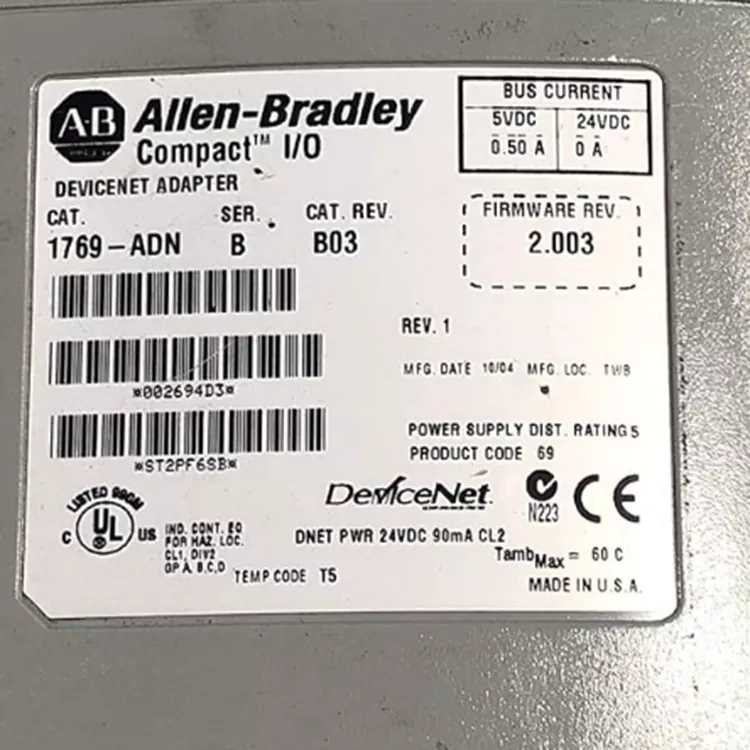

2. Model kontrolü → Etiket modelinin, Serinin ve diğer bilgilerin siparişle tutarlı olduğunu doğrulayın.

3. Güç testi → Gösterge ışığını ve modülün çalışma durumunu kontrol edin.

4. İletişim testi → İletişimin ve G/Ç veri alışverişinin normal olduğunu doğrulamak için DeviceNet ağına erişin.

5. Yazılım doğrulama → Ekipmanın tanımlamasını ve arıza durumunu kontrol etmek için Rockwell yazılımını kullanın.

6. Sonuçları kaydedin → Malzeme nesnesinin, isim levhasının ve test sürecinin fotoğraflarını çekin, denetim kaydını oluşturun ve ürünleri teslimat için paketleyin.

Neden bizi seçmelisiniz?

Küresel olarak modası geçmiş otomasyon yedek parça tedariki, bilim ve teknoloji iletişim modülünün ana kaynağının kıt üretimi için uçun, kopyalara ve yenilenmiş malların dışarıya gönderilmesine kararlı bir şekilde son verin. Her bir ürün, eksiksiz kalite kontrol test kayıtları sağlayabilir, birden fazla uluslararası lojistik kanalını destekleyebilir ve eksiksiz bir dış ticaret gümrük belgeleri seti ile birlikte sunulabilir. Uzun yıllara dayanan yurt dışı proje tedarik tecrübesi ile yurt dışı fabrika yedek parça tedarik standartlarına ve inceleme süreçlerine aşinadır. Aynı zamanda uzaktan teknik yardım sağlar, yurt dışı ekipman acil arızalarına hızlı bir şekilde müdahale eder, arıza sürelerini ve üretim kayıplarını büyük ölçüde en aza indirir.

Kurulum Süreci

1. Sistem doğrulama → Allen Bradley 1769 ADN, 1769 I/O modülleri ve DeviceNet ağ yapılandırmasının eşleştiğini doğrulayın.

2. Kurulumu kapatın → Sistem gücünü kapatın ve 1769 ADN'yi 1769 I/O sistemine doğru şekilde kurun.

3. Ağı bağlayın → DeviceNet iletişim kablosunu ve ağ güç kaynağını gerektiği gibi bağlayın.

4. Modül kartı tokasının, konektörlerin ve iletişim hattının sağlam olduğundan emin olmak için bağlantıyı kontrol edin.

5. Güç açık kontrolü → Gücü açın, durum göstergesinin normal olup olmadığını gözlemleyin.

6. DeviceNet düğüm konfigürasyonu - > konfigürasyon parametrelerini iletişim kurun ve adaptörlü kontrol cihazını kontrol edin.

7. I/O veri alışverişinin normal olduğunu doğrulamak için yapılan fonksiyonel testler, sistemin kullanıma alındıktan sonra stabil bir şekilde çalıştığını doğruladı.
