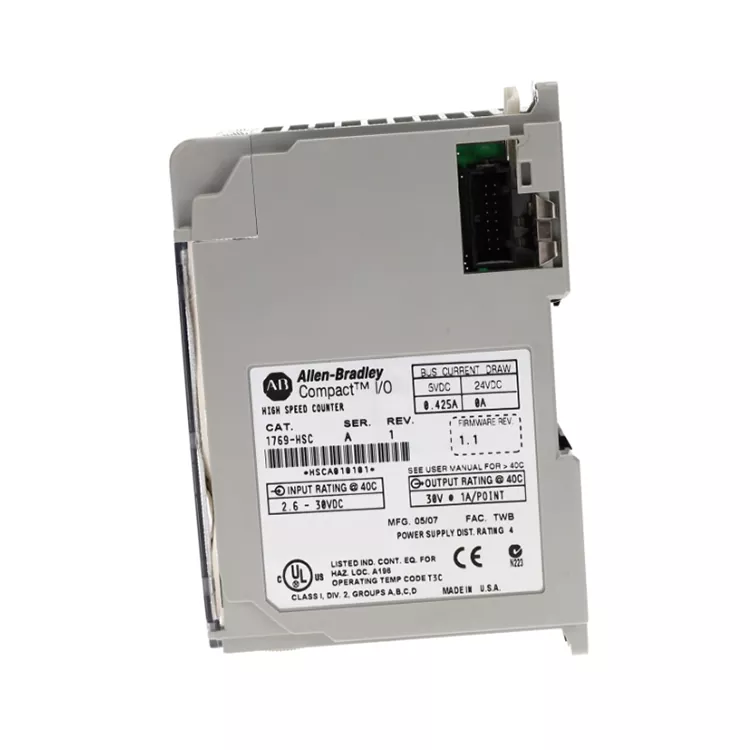

Allen Bradley 1769 HSC

Hız ölçümü, uzunluk ölçümü ve konum kontrolü sağlamak için Allen Bradley 1769 HSC arayüz kodlayıcısı ve darbe sensörü kullanılır. Envanter yönetimi için yurtdışı paketleme, malzeme işleme ve taşıma tipi otomatik ekipmanlarda yaygın olarak uygulanırlar. Yurtdışı pazarları hedefleyen profesyonel bir tedarikçi olarak Feimu Technology, depolama modülü için tüm darbe toplama ve arka panel veri yolu tam testlerini tamamladı. Giriş kanallarının eskimiş ve yenilenmiş mallarını ortadan kaldırır ve yurt dışındaki fabrikaların hızlı onarım ihtiyaçlarını karşılamak için gelen mallar doğrudan kurulabilir ve değiştirilebilir.

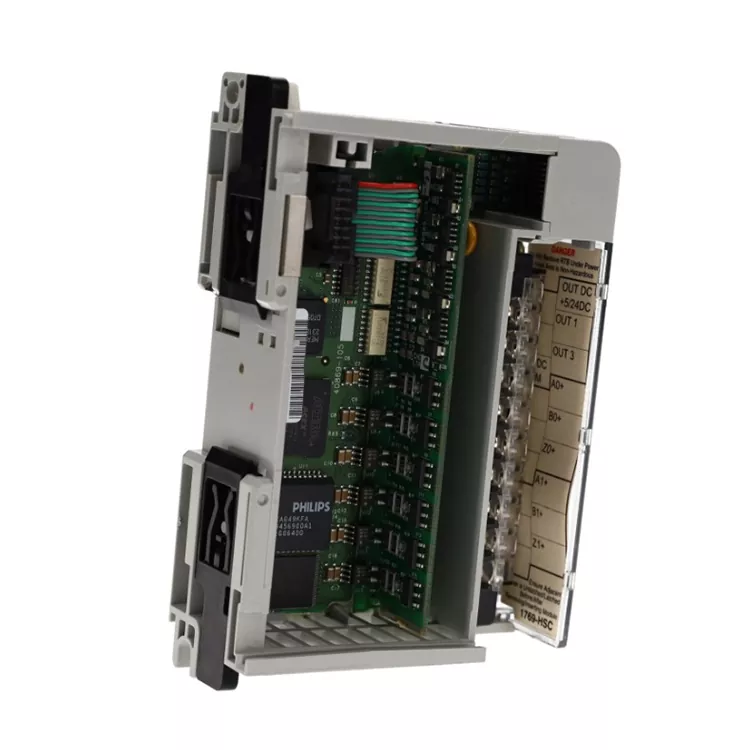

İç yapı

Allen Bradley 1769 HSC, CompactLogix 1769 serisinin yüksek hızlı bir sayıcı modülüdür. Dahili olarak yüksek hızlı sinyal toplama + veri işleme + 1769 veri yolu iletişiminin yapısal tasarımını benimser ve darbe sinyali toplama, sayma işleme ve kontrolör veri alışverişini tamamlamak için kullanılır.

1. Yüksek hızlı giriş arayüz devresi

2. Yüksek hızlı sayma işleme ünitesi

3. Mikroişlemci / kontrol mantık ünitesi

4. Veri depolama ve önbellek ünitesi

5. 1769 veri yolu arayüzü

6. Güç yönetimi ve koruma devresi

Veri işleme akışı

Kodlayıcı / darbe ekipmanı → Yüksek hızlı giriş arayüzü → Sayım işleme ünitesi → Veri önbelleği ve teşhis → 1769 veri yolu arayüzü → CompactLogix kontrol cihazı

Temel avantaj

Yüksek hızlı sayma yeteneği: Yüksek hızlı üretim ekipmanlarına uygun, yüksek hızlı darbe sinyallerini işleyebilir.

Gerçek zamanlı veri toplama: PLC tarama gecikmesini azaltır, sayma ve konum algılama doğruluğunu artırır.

Enkoder uygulamaları desteği: Hız ve konum geri bildirimi elde etmek için artımlı enkoderlere bağlanabilir.

CPU yükünü azaltır: Modül, yüksek hızlı sayma görevlerini bağımsız olarak tamamlayarak sistemin yanıt hızını artırır.

CompactLogix entegrasyon kolaylığı: Sistem tasarımını basitleştirerek doğrudan 1769 I/O sistemine kurulabilir.

Önemli parametreler

Kurulum Prosedürü

1.Sistem Onayı → Allen Bradley 1769 HSC'nin CompactLogix 1769 kontrol sistemiyle uyumlu olduğunu ve kontrol cihazının bu modülü desteklediğini doğrulayın.

2.Gücün bağlantısını kesin → Canlı kurulumun neden olduğu hasarı önlemek için PLC'yi, güç modülünü ve I/O sistemini kapatın.

3.Sistem G/Ç planına göre kurulum konumunu belirleyin, belirtilen konumun 1769 G/Ç modüllerine 1769 HSC'yi takın.

4. Modül kurulumu ve 1769 veri yolu konektörünün hizalanması, modülün bitişik modüllere yerleştirilmesi, modül kartı tokasının kilitlenmesi, mekanik bağlantının sağlam olmasını sağlar.

5.Saha kabloları → Kodlayıcılar ve darbe sensörleri gibi giriş sinyallerini ekipmanın türüne göre bağlayın ve güç kaynağının, sinyal hattının ve koruma hattının doğru şekilde bağlandığından emin olun.

6.Yazılım konfigürasyonu - > RSLogix'e 1769-5000 / Studio 5000 HSC modülünü ekleyerek, giriş modunu ve sayma parametrelerini ve iletişim konfigürasyonunu ayarlayın.

7.Güç kaynağını yeniden sağlamak için test yapın; sistem, teşhis bilgilerini kontrol ederek modül durum göstergesini ve denetleyiciyi çalıştırır.

8.Fonksiyon Doğrulaması → Darbe sinyallerini girin ve sayım değerinin, konum geri bildiriminin ve veri iletişiminin normal olup olmadığını onaylayın.

Neden bizi seçmelisiniz?

Feimu Technology, Rockwell'in üretilmeyen ve az bulunan endüstriyel kontrol yedek parçalarını dünya çapında tedarik etmektedir. 1769 HSC gibi yüksek hızlı sayım modülleri için, beslemeyi sıkı bir şekilde kontrol eder ve yenilenmiş veya onarılmış hatalı modülleri kararlı bir şekilde hariç tutar.

Giden her bir parça, darbe sinyali toplama modülünden, arka panel veri yolu çevrimiçi ölçümünden önce tamamlanır, kanal eskimesini, darbe sayımı ve diğer resesif arızaları ve ilgili test kayıtlarını önler.

Çeşitli uluslararası lojistik çözümlerini destekliyoruz ve dış ticaret için eksiksiz bir gümrük beyannamesi belgeleri seti sağlayabiliyoruz.

Yurtdışındaki eski Kompakt I/O ekipmanlarının bakım sorunlarına aşinayız ve müşterilerimizin hız ölçümü ve sayımı ile ilgili yerinde arızaları hızla gidermelerine yardımcı olmak, ekipmanın arıza süresini en aza indirmek ve üretim kayıplarını mümkün olduğunca azaltmak için temel teknik destek sağlayabiliriz.

SSS

S1. Esas olarak hangi tür sinyal algılamaya uygulanır?

Esas olarak kodlayıcı darbeleri, yakınlık anahtarı darbeleri, hız ölçüm sinyalleri ve diğer yüksek hızlı dijital darbe sinyali alımı için kullanılır.

Q2. Sıradan dijital miktar giriş modülü ile arasındaki fark nedir?

Sıradan dijital giriş modülü, PLC tarama döngüsü işleme sinyallerine bağlıdır ve 1769-HSC, bağımsız yüksek hızlı sayma işleme yeteneklerine sahiptir, yüksek hızlı darbe değişikliklerine hızlı bir şekilde yanıt verebilir, sayma doğruluğunu artırabilir.

S3. Kodlayıcı uygulamasını destekliyor musunuz?

Destek. Modül, artımlı enkoder sinyal alımında, konum algılamanın gerçekleştirilmesinde, hız ölçümünde ve yardımcı fonksiyonların hareket kontrolünde kullanılabilir.

S4. Anormal sayımın olası nedeni nedir?

Giriş sinyalinin frekansı modülün yetenek aralığını aşıyor;

Kodlayıcı bağlantı hatası;

Giriş deseni yapılandırma hatası;

Koruyucu topraklamanın kötü olması sinyal girişimine neden olur;

G/Ç yapılandırma parametreleri eşleşmiyor.

S5. Kurulumdan sonra PLC tanınmazsa ne olur?

Modül, 1769 G/Ç veriyoluna düzgün şekilde kurulmuş;

Modül modelinin denetleyici G/Ç yapılandırmasına eklenip eklenmediği;

Otobüs bağlantısının güçlü olup olmadığı;

Denetleyici sürümünün ve modül uyumluluğunun gereksinimleri karşılayıp karşılamadığı.

Müşteri vakası ve değerlendirmesi

Yurtdışındaki bir Allen Bradley işleme ekipmanı fabrikasında Allen Bradley 1769 HSC modülü arızası vardı ve ekipmanın sayımı genellikle yanlıştı, bu da üretim hattında sık sık alarm verilmesine neden oluyordu. Feimu Technology tarafından onaylanan orijinal modüller satın alınmış olup, sınır ötesi malların değiştirilmesinin ardından nabız alımı normale dönmüş, ekipmanlarda herhangi bir sayım bozukluğu yaşanmamıştır.

Müşteri değerlendirmesi: Yüksek hızlı sayma modülünde bunu bulmak zor, malların doğrudan gelmesi, sayma ekipmanının büyük sorun olmasına izin verilmeyen sorunları çözmemize yardımcı olabilir.
