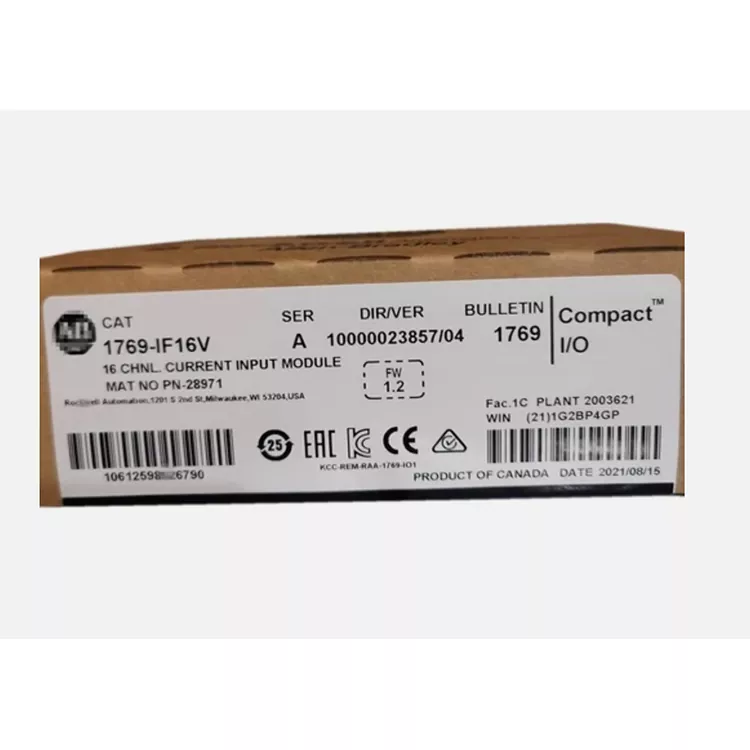

Allen Bradley 1769 IF16V

Allen Bradley 1769 IF16V, sensör voltajı sinyallerini toplamak için kullanılan ve denizaşırı kimya endüstrisi, su arıtma, üretim vb. alanlardaki mevcut otomasyon ekipmanlarında yaygın olarak uygulanan 16 kanallı voltaj tipi bir analog giriş modülüdür. Yurtdışı pazarlara hizmet veren profesyonel bir tedarikçi olarak Feimu Technology'nin depo stoklama modülü, tüm kanal doğruluğu kalibrasyonunu ve arka panel veri yolu stabilite testini tamamlar; aynı zamanda sinyal kayması olan ürünleri de filtreler ve arızalı ürünlerde donanım onarımı veya yenileme gerçekleştirir. Ürünler ulaştığında, değiştirilmek üzere doğrudan ekipmana monte edilebilir, böylece yurt dışındaki fabrikaların acil bakım ihtiyaçları karşılanabilir.

Kurulum Süreci

1. Sistem doğrulama → Allen Bradley 1769 IF16V'nin CompactLogix 1769 sistemiyle uyumlu olduğunu ve kontrol cihazının bu modülü desteklediğini doğrulayın.
2. Gücü kesin → Canlı kurulumun neden olduğu ekipman hasarını önlemek için PLC ve I/O sistem gücünü kapatın.

3. Kurulum Konumunu belirleyin → G/Ç yapılandırma planına göre modülü, 1769 G/Ç modülü grubunun belirlenen konumuna kurun.

4.Modül kurulumu → 1769 veri yolu konnektörünü hizalayın, modülü takın ve modülün sıkı bir şekilde sabitlendiğinden emin olmak için tokayı kilitleyin.
5. Analog voltaj giriş sinyalini terminal tanımına göre bağlamak ve sinyal korumasının ve topraklamanın doğru olduğunu doğrulamak için sinyal kabloları.
6. Yazılım Konfigürasyonu → RSLogix 5000 / Studio 5000'e 1769-IF16V ekleyin ve giriş aralığını, filtre parametrelerini ve kanal konfigürasyonunu ayarlayın.
7. Güç açma testi → Sistem güç kaynağını geri yükleyin, modül durum gösterge ışığını ve denetleyici teşhis bilgilerini kontrol edin.
8. Standart giriş voltajı sinyalini sinyalleyin ve kontrol edin, PLC okuma değerlerinin gerçek girişle tutarlı olduğunu onaylayın, hata ayıklamayı bitirin.

Temel güçlü yönler

16 kanallı yüksek yoğunluklu giriş: tek bir modül çok kanallı analog voltaj sinyalini toplayabilir, kontrol kabininde yerden tasarruf sağlar.
Yüksek hassasiyetli sinyal dönüşümü: Sigma - Delta A/D dönüştürme teknolojisi, veri toplama kararlılığını artırır.
Çoklu voltaj aralığı desteği: farklı tipteki sensörler ve saha cihazları için uygundur.
Güçlü anti-parazit yeteneği: Giriş filtreleme ve teşhis işlevlerini destekler, endüstriyel ortamın güvenilirliğini artırır.
CompactLogix entegrasyon kolaylığı: 1769 I/O sistemine doğrudan erişim, basitleştirilmiş sistem tasarımı.

Önemli parametreler

Neden bizi seçmelisiniz?

Feimu Technology, dünya çapında Rockwell'den üretimi durdurulan, az bulunan endüstriyel kontrol yedek parçalarını tedarik ediyor. Allen Bradley 1769 IF16V analog giriş modülünün besleme kaynaklarını sıkı bir şekilde tarar ve hassas zayıflama ve kanal arızalarıyla onarımı ve yenilenmiş parçaları ortadan kaldırır. Her modül depodan çıkmadan önce, analog kayma ve hatalı okuma gibi gizli hataları önlemek için çok kanallı hassasiyet doğrulaması ve arka panel çevrimiçi testi tamamlanır ve test kayıtları düzenlenir. Çeşitli uluslararası lojistiği destekleyin, dış ticaretin gümrük beyannamesi belgelerinin tamamını tamamlayabilir. Yurt dışı Kompakt bakım (G/Ç ve eski ekipman, teknik yardım için temel sağlayabilir, hızlı işleme analog edinimi anormal sorunları, üretim kaybına neden olan plansız duruş sürelerini azaltır) konusunda bilgi sahibi olmak.

Uygulama alanları

1. Endüstriyel Proses Kontrolü

Basınç, sıcaklık, sıvı seviyesi ve diğer vericilerden voltaj sinyallerini toplayın;

Üretim sürecinin gerçek zamanlı izlenmesi için kullanılır.

2. Otomatik üretim hatları

Toplama sensörü analog geri bildirimi;

Ekipman durumu tespitini ve kapalı döngü kontrolünü gerçekleştirin.

3. Ekipman izleme sistemi

Motor, güç kaynağı, titreşim simülasyon parametrelerinin izlenmesi;

Ekipman bakımının verimliliğini artırın.

4. Enerji yönetim sistemi

Gerilim ve güçle ilgili analog sinyalleri toplayın;

Veri analizi ve optimizasyon kontrolü için kullanılır.

5. Makine imalat ekipmanları

CNC, robot, test ekipmanı ve diğer analog miktarların elde edilmesi için kullanılır.

Müşteri vakası ve değerlendirmesi

Denizaşırı bir su arıtma tesisinin 1769 IF16V modülünde kanal okuma sapması, sensör verisinde bozulma var ve proses parametreleri normal şekilde kontrol edilemiyor. Müşteri, nitelikli orijinal modülü Feimu Technology'den satın aldı ve değiştirme için sınır ötesi teslimat tamamlandı. Analog kanaldan toplanan verilerin tamamı doğruluk ve kararlılığa kavuştu ve ekipman normal çalışmasına devam etti.

Müşteri Değerlendirmesi: Duruma uygun bir analog miktar modülü bulmak kolay değildir. Kurulum için doğrudan teslim almak bizim için zorlu veri kayması sorununu çözdü.

SSS

S1. Kararsız giriş sinyalinin nedenleri neler olabilir?

Analog sinyal hattı korumalı kablo kullanmıyor;

Kötü topraklama;

Yanlış giriş aralığı yapılandırması;

Sahada motorlardan, frekans dönüştürücülerden vb. kaynaklanan elektromanyetik girişim mevcuttur;

Sensör çıkışı kararsız.

Q2. PLC'nin tanıyamamasına nasıl müdahale edilir?

Allen Bradley 1769 IF16V doğru şekilde kurulmuş mu;

1769 veri yolu bağlantısı normal mi;

Studio 5000 / RSLogix 5000'deki modül yapılandırması doğru mu;

Denetleyici ürün yazılımı uyumlu mu?

S3. Ölçüm doğruluğu nasıl geliştirilir?

Sabit bir yerinde sinyal kaynağı kullanın;

Giriş aralığını doğru şekilde ayarlayın;

Giriş filtreleme parametrelerini makul şekilde ayarlayın;

Sinyal hattı koruma ve topraklama konusunda iyi iş çıkarın.

S4. Hangi cihazlar bağlanabilir?

Çıkış voltajı sinyallerinin bağlanabileceği endüstriyel ekipmanlar, örneğin:

Basınç sensörü;

Sıvı seviye sensörü

Sıcaklık vericisi;

Konum sensörü;

Ölçüm cihazı.

S5. Yaygın hatalar nelerdir?

Kanalda giriş sinyali yok;

Okuma değerlerinde büyük sapma;

Giriş değeri dalgalanması;

Modül iletişim hatası;

Kanal yapılandırma hatası.
