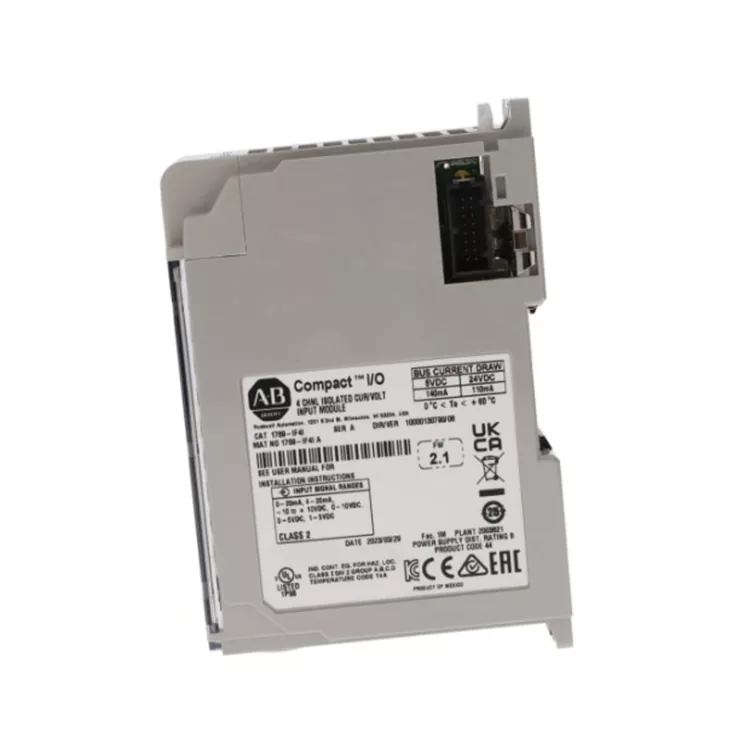

Allen Bradley 1769 IF4I

Allen Bradley 1769 IF4I, 4-20mA sensör sinyallerini alan 4 kanallı, akım tipi bir analog giriş modülüdür. Esas olarak sıvı seviyesi, basınç ve akış sinyallerinin toplanması için kullanılır ve denizaşırı su arıtma, kimyasal ve eski otomasyon ekipmanlarının imalatında yaygın olarak kullanılır. Feimu Technology, yurtdışı pazarları hedefleyen profesyonel bir tedarikçi olarak, modülün her kanalında örnekleme doğruluğu testleri yapar, arka panel veriyolu çevrimiçi algılaması gerçekleştirir, kanal kayması olan hatalı ürünleri ve bakım veya yenileme gerektiren ürünleri ayıklar ve yurtdışı fabrikaların acil onarım ihtiyaçlarını karşılamak için varışta doğrudan değiştirme olanağı sağlar.

Kurulum süreci:

1. Sistem onayı

Allen Bradley 1769 IF4I'nin CompactLogix 1769 kontrol sistemiyle uyumluluğunu ve I/O yapılandırma gerekliliklerini doğrulayın.

2. Güç kaynağının bağlantısını kesin

Elektrik tesisatı ekipmanının hasar görmesini önlemek için güç kaynağını, PLC'yi ve I/O sistemini kapatın.

3. Kurulum yerini belirleyin

Kontrol sistemi planlamasına göre modül, 1769 I/O modül grubu üzerindeki konuma kurulur.

4. Modül kuruldu

1769 veri yolu konektörünü hizalayın, modülü bitişik modüle yerleştirin ve bağlantının sağlam olduğundan emin olmak için tokayı kilitleyin.

5. Sinyal kablolaması

Sahneyi terminal 4 ~ 20 ma / 0 ~ 20 ma akım sinyalinin tanımına göre bağlayın, polaritenin ve koruyucu topraklamanın doğru olduğunu onaylayın.

6. Yazılım yapılandırması

RSLogix 5000 / Studio 5000'e 1769 IF4I ekleyin ve giriş aralığını, kanal parametrelerini ve filtre Ayarlarını ayarlayın.

7. Sistemin açılması

Güç kaynağını yeniden sağlayın, modülün durum göstergesi ışıklarını ve denetleyici tanılama bilgilerini kontrol edin.

8. Sinyal kontrolü

Değer standart giriş akımı sinyalini okur, PLC'nin gerçek girişle tutarlı olduğunu onaylayın, hata ayıklamayı bitirin.

Temel Avantajlar

Yüksek hassasiyetli analog edinim: Endüstriyel olarak yaygın olarak kullanılan 4 ~ 20mA akım sinyallerini destekler, ölçüm stabilitesini artırır.

4 kanallı bağımsız giriş: Aynı anda çoklu cihaz ve çoklu parametre izleme gereksinimlerini karşılar.

Güçlü anti-parazit özelliği: Endüstriyel alandaki karmaşık elektrik ortamı için uygundur.

Esnek konfigürasyon: Sistem entegrasyonunu kolaylaştırmak için farklı giriş aralığı Ayarlarını destekleyin.

CompactLogix kusursuz bağlantı: doğrudan 1769 I/O sistemlerine kurularak kablolama karmaşıklığını azaltır.

Anahtar parametreler

Neden bizi seçmelisiniz?

Feimu Technology, Rockwell tarafından üretimi durdurulan nadir endüstriyel kontrol yedek parçalarını küresel pazara tedarik ediyor. Allen Bradley 1769 IF4I akım analog miktar modülleri için besleme kaynaklarını titizlikle seçer ve örnekleme zayıflaması veya kanal kusurları olan yenilenmiş ve onarılmış modülleri ortadan kaldırır. Her modül gönderilmeden önce, okuma kayması ve anormal toplama gibi gizli hataları önlemek için tüm kanal doğruluk kontrolleri ve arka panel kararlılık testleri tamamlanır. Eksiksiz test kayıtları sağlanmaktadır. Çeşitli uluslararası lojistik çözümlerini destekler ve eksiksiz bir dış ticaret gümrük belgeleri seti sağlayabilir. Yurtdışındaki eski Kompakt I/O ekipmanlarının bakım zorluklarına aşina olan bu şirket, analog miktar toplamayla ilgili yerinde sorunları çözmek ve plansız kesintilerden kaynaklanan üretim kayıplarını azaltmak için temel teknik destek sunabilir.

SSS

S1. Hangi cihazlar bağlanabilir?

Basınç vericileri;

Akış ölçerler;

Seviye sensörleri;

Sıcaklık vericileri;

Akım sinyalleri veren endüstriyel tespit cihazları ve diğer cihazlar.

Q2. 4-20mA sinyallerinin anormal okunmasının nedenleri nelerdir?

Sinyal hattının ters bağlantısı;

Sensörün anormal güç kaynağı;

Giriş aralığının yanlış yapılandırılması;

Gevşek bağlantı terminalleri;

Elektromanyetik girişim.

S3. PLC tanıyamazsa nasıl davranılır?

Modülün doğru şekilde kurulup kurulmadığını kontrol edin;

1769 veri yolu bağlantısının normal olduğunu doğrulayın;

Studio 5000 / RSLogix 5000 yapılandırmasını kontrol edin;

Denetleyici arıza bilgilerini görüntüleyin.

S4. Ölçüm doğruluğu nasıl geliştirilir?

Kararlı bir 4-20mA sinyal kaynağı kullanın;

Giriş aralığını doğru şekilde ayarlayın;

Korumalı kablolar kullanın;

Saha topraklamasında iyi bir iş yapın;

Filtreleme parametrelerini saha gereksinimlerine göre ayarlayın.

S5. Ayrı güç kaynağı gerekli mi?

Modül, CompactLogix 1769 sistem arka paneli tarafından çalıştırılır. Sahadaki analog sinyallerin harici ekipman tarafından sağlanması gerekir.

Uygulama alanları

1. Proses Kontrol Sistemi

Basınç, akış ve seviye sinyallerinin toplanması;

Üretim sürecinin gerçek zamanlı izlenmesi.

2. Otomatik Üretim Hattı

Sensör geri bildirim sinyallerinin toplanması;

Ekipman durum tespiti ve kapalı döngü kontrolü için kullanılır.

3. Su Arıtma ve Enerji Sanayii

Basınç, akış ve elektriksel parametrelerin izlenmesi;

Otomatik yönetimin gerçekleştirilmesi.

4. Mekanik Ekipmanlar

Sıcaklık ve basınç dönüştürücü sinyallerinin toplanması;

Ekipman çalışma durumunun analizi için kullanılır.

5. Endüstriyel Yenileme Projesi

Eski analog giriş modüllerinin değiştirilmesi;

CompactLogix sisteminin veri toplama kapasitesinin iyileştirilmesi.

Müşteri Örnek Olayları ve İncelemeleri

Yurtdışındaki bir kimyasal su fabrikasının Allen Bradley 1769 IF4I modülü örneklemesinde sapmalar, akış ve seviye verilerinin dengesiz okunması ve proses düzenlemesinin normal şekilde gerçekleştirilememesi görüldü. Müşteri, nitelikli orijinal modülü Faimu Technology'den satın aldı, sınır ötesi teslimatı ve değiştirme işlemini tamamladı. Her kanalın örneklemesi kesin ve stabil hale geldi ve ekipman normal üretime devam etti.

Müşteri İncelemesi: Kaliteli bir akım analog miktar modülü bulmak çok zordur. Aldıktan sonra doğrudan kurup kullandık, bu da hatalı veri örnekleme sorununu çözmemize yardımcı oldu.
