Allen Bradley 1769 IQ32

Allen Bradley 1769 IQ32, 32 noktalı yüksek yoğunluklu bir DC dijital giriş modülüdür. Büyük ölçekli uygulamalarda yakınlık anahtarlarının ve fotoelektrik sensör sinyallerinin toplanması için uygundur ve yurt dışı otomotiv montaj hatlarında, malzeme taşımacılığında ve otomatik işleme üretim hatlarında yaygın olarak kullanılır. Feimu Technology, yabancı endüstriyel kontrol alanına derinden dahil olmuştur ve güvenilir bir küresel yedek parça tedarikçisidir.

Gelen tüm modüller sıralı kanal sinyal algılamasına ve arka panel veri yolu çevrimiçi testine tabi tutulur. Kanal hasarı, gizli eskime veya onarım yenilemesi olan tüm hatalı ürünler sıkı bir şekilde elenir. Varışta ek hata ayıklamaya gerek yoktur ve acil bakım ve üretimin hızlı bir şekilde yeniden başlatılması için yurtdışı fabrikaların kullanım gereksinimlerini tam olarak karşılayarak doğrudan kurulabilir ve değiştirilebilirler.



Temel avantaj

32 noktalı yüksek yoğunluklu giriş: Tek bir modül sahada daha fazla sinyal toplayabilir, böylece modül sayısı ve kurulum alanı azaltılabilir.
Kontrol kabini alanından tasarruf edin: Çok sayıda I/O noktasına sahip otomasyon ekipmanları için uygundur.
Kararlı ve güvenilir çalışma: Uzun süreli sürekli çalışma ortamına uygun endüstriyel sınıf tasarım.
CompactLogix sistem uyumluluğu: Doğrudan 1769 I/O mimarisine entegre edilebilir.
Basit bakım: Değiştirmeyi ve genişletmeyi kolaylaştıran modüler yapı.



Veri işleme prosedürü

Sahada 24V DC giriş sinyali → giriş terminali arayüzü → koruma/filtreleme devresi → fotoelektrik izolasyon devresi → giriş durumu algılama ünitesi → veri işleme modülü → 1769 veri yolu arayüzü → CompactLogix kontrol cihazı

Önemli parametreler



Parametre	Şartname
Modeli	1769 IQ32
Seri	CompactLogix 1769
Ürün Tipi	Dijital DC Giriş Modülü
Giriş Türü	DC Dijital Giriş
Giriş Sayısı	32 Puan
Nominal Giriş Gerilimi	24VDC
Çalışma Gerilimi Aralığı	10~30VDC
Giriş Akımı	Yaklaşık. 24V DC'de 4,3 mA
Giriş Gecikme Süresi	Yaklaşık. 8 ms (AÇIK/KAPALI)
İzolasyon Gerilimi	75V DC (Sürekli İzolasyon)
G/Ç Sistemi	1769 Kompakt G/Ç
Güç Tüketimi	Yaklaşık. 5,1V DC'de 115 mA
Kurulum Yöntemi	DIN Ray veya Panel Montajı
İletişim Yöntemi	1769 Kompakt I/O Bus aracılığıyla

Neden bizi seçmelisiniz?

Piyasadaki çoğu tedarikçi yalnızca basit görünüm sıralaması yaparken, üretimi durdurulan AB yedek parçalarının küresel tedarikçisi olan Feimu Technology, Allen Bradley 1769 IQ32 gibi yüksek yoğunluklu giriş modülleri için özel test standartları oluşturmuştur.

Yenilenmiş ve onarılmış, kanalları eskimiş veya arızalı noktaları ortadan kaldırıyoruz. Her modül depodan ayrılmadan önce, arka panel veri yolu doğrulamasını tamamlıyoruz ve sinyal kaybı ve yanıt vermeyen noktalar gibi sahada sık karşılaşılan tehlikeleri önlemek için 32 kanallı, noktadan noktaya açılış testleri gerçekleştiriyoruz. Ayrıca mallarla birlikte eksiksiz test kayıtları da sağlıyoruz. Yurtdışı satın alma süreçleriyle uyumludur, birden fazla uluslararası taşıma kanalını destekler ve eksiksiz bir gümrük beyannamesi belgeleri seti sağlayabilir.

Eski Kompakt I/O sisteminin bakımını derinleştirdik ve müşterilerin dijital giriş sinyali arızalarını hızlı bir şekilde ele almalarına yardımcı olmak ve planlanmamış kesinti kayıplarını en büyük ölçüde en aza indirmek için temel teknik referanslar sağlayabiliriz.



SSS

S1. Hangi tesis içi cihazlar bağlanabilir?

Fotoelektrik sensörler;
Yakınlık anahtarları;
Limit anahtarları;
Basmalı düğme anahtarları;
Röle çıkış cihazları;
Ekipman çalışması geri bildirim sinyalleri.

Q2. Anormal giriş noktası durumu nasıl ele alınır?

Sahadaki 24V DC güç kaynağını kontrol edin;
Giriş terminallerinin kablolarının doğru olup olmadığını kontrol edin;
Sensör çıkış durumunu kontrol edin;
Ortak terminal bağlantısını kontrol edin;
Sahadaki elektromanyetik paraziti ortadan kaldırın.

S3. PLC tanıyamazsa nasıl çözülür?

Modülün doğru kurulum konumunu onaylayın;
1769 veri yolu bağlantısını kontrol edin;
Studio 5000 / RSLogix 5000 modülünün yapılandırmasını kontrol edin;
Denetleyicinin tanılama bilgilerini görüntüleyin.

S4. Yüksek hızlı girişi destekliyor mu?

1769 IQ32 esas olarak genel dijital miktar girişi edinimi için kullanılır. Yüksek hızlı darbe veya yüksek hızlı sayma uygulamaları gerekiyorsa, özel bir yüksek hızlı giriş modülü seçilmelidir.

S5. Sistem kararlılığı nasıl geliştirilir?

Kararlı bir 24V DC güç kaynağı kullanın;
Giriş sinyali hatlarını güç kablolarından uzak tutun;
Topraklama ve koruma konusunda iyi iş çıkarın;
Terminallerin sıkılığını düzenli olarak kontrol edin.

Malları aldıktan sonra orijinallik kararı

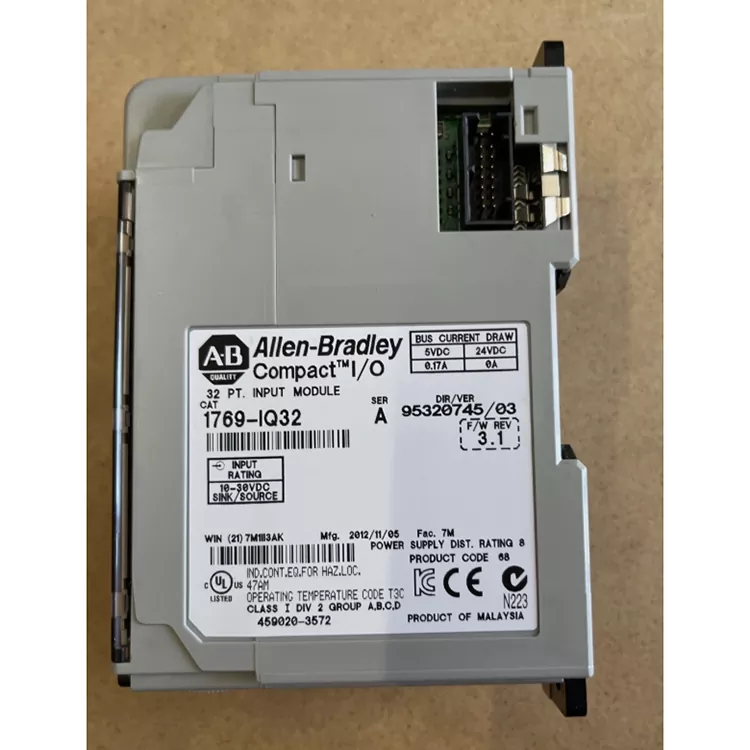

Etiket kontrolü:
Model 1769 IQ32, Allen Bradley kimlik, seri numarası, ürün numarası ve parti bilgilerinin açık ve eksiksiz olduğunu doğrulayın. Resmi veriler, modelin parametre kontrol temeli olarak kullanılabilen 32 noktalı 24V DC dijital giriş modülü olduğunu gösteriyor.
Görünüm denetimi:
Allen Bradley 1769 IQ32 muhafazasının, terminal kapağının, klipslerin ve vidaların iyi durumda olup olmadığını ve herhangi bir sökme, yenileme, aşındırma veya belirgin aşınma izi olup olmadığını kontrol edin.
Kontrol edilecek arayüz:
1769 veri yolu bağlantı arayüzünü, terminalin normal olup olmadığını, oksidasyon, deformasyon veya hasar olmadığını kontrol edin.
Kontrol edilecek parametre:
Onaylandı: 32 puanlık giriş; 24 v DC giriş tipi; Giriş aralığı yaklaşık 10 ~ 30 v DC'dir; Görünüm boyutu ve terminal düzeni resmi verilerle tutarlıdır.
Bilgisayar testi:
CompactLogix sistem kurulumuna, PLC modülünü doğrulayabilir ve noktadan noktaya test giriş sinyali yanıtı normaldir.
Veri saklama
Takip amacıyla ürün fotoğraflarını, etiket fotoğraflarını, test kayıtlarını ve fabrika bilgilerini saklayın.
