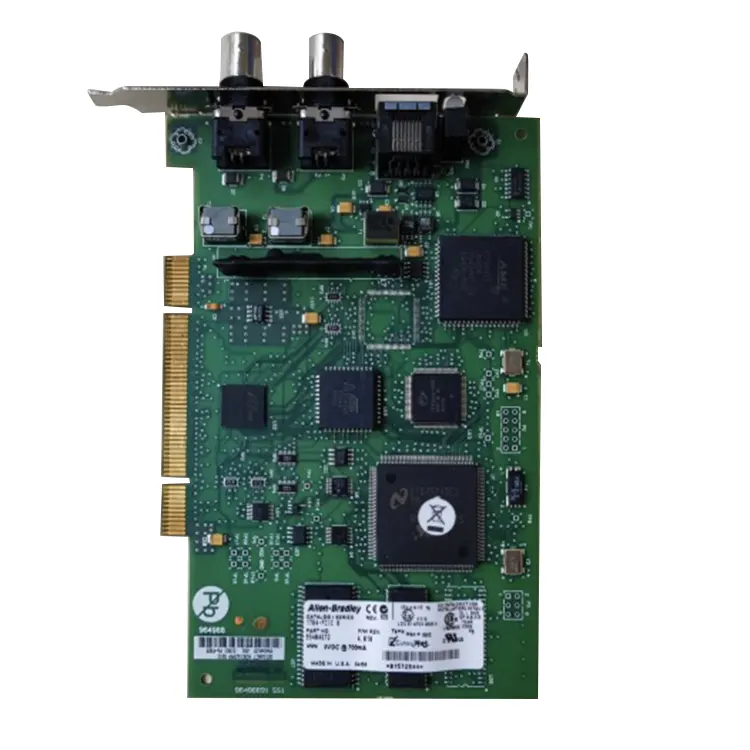

Feimu Technology tarafından sağlanan Allen Bradley 1784-PCIC kartı, esasen bir masaüstü bilgisayara veya endüstriyel kontrol makinesine takılabilen bir PCI ağ kartıdır. İşlevi, bilgisayarınızın Data Highway Plus (DH+) veya Remote I/O (RIO) gibi eski Allen Bradley kontrol ağlarıyla doğrudan iletişim kurmasını sağlamaktır. Hala eski sistemlerin bakımını yapan birçok mühendis, bu adaptör kartı olmadan bu eski ağları yeni bilgisayarlar kullanarak bağlamanın imkansız olduğunu artık anlıyor. Eski ve yeni cihazlar arasındaki iletişim sorunlarının baş ağrısını çözmeye yardımcı olmak için bu ürünü burada özel olarak stokladık.
Bir PCI kartı olarak, USB dönüştürücüler gibi harici protokol dönüşümüne ihtiyaç duymadan, PLC ile iletişim kurmak için doğrudan bilgisayarın veri yolu kaynaklarını kullanır.
Fişten çıkmaya, hasar görmeye veya elektromanyetik girişime maruz kalmaya eğilimli USB dönüştürücülerle karşılaştırıldığında kasanın içine takılan PCIC kartı daha iyi fiziksel koruma alır ve daha güvenli bir bağlantıya sahiptir.
Karttaki atlama kablosu ayarları (donanım yapılandırması) veya yazılım yapılandırması yoluyla G/Ç adreslerinin ve kesme isteklerinin (IRQ) tahsisini destekler.
Rockwell Automation'ın "AB_PCI-1" veya benzeri sürücüler olarak otomatik olarak tanınıp yapılandırılabilen RSLinx iletişim yazılımını mükemmel bir şekilde destekleyerek PLC-5, SLC 500, ControlLogix ve diğer seri işlemcilerle iletişim bağlantılarının kolayca kurulmasını sağlar.
CE, UL/cULus ve CSA dahil çok sayıda uluslararası yetkili sertifikaya sahibiz. Uluslararası Elektroteknik Komisyonu'nun (IEC) IEC 61010-1 gibi temel güvenlik standartlarına uygun olan ürünlerimiz, elektrik yalıtımının, yangına dayanıklılık seviyesinin ve elektromanyetik uyumluluğun sıkı endüstriyel sınıf gereksinimleri karşılamasını sağlar. EAC (Avrasya Ekonomik Birliği) ve RCM (Avustralya/Yeni Zelanda) gibi büyük küresel pazarlara girme yeterliliğine sahibiz ve karmaşık endüstriyel ortamlardaki kullanıcılar için istikrarlı uygulama sağlıyoruz.
Allen Bradley 1784-PCIC, masaüstü bilgisayarlar için bir PCI iletişim kartıdır. Standart bir PCI yuvası aracılığıyla Allen Bradley DH+ ve Uzak I/O ağlarına doğrudan bağlantı sağlar.
| Parametre | Şartname |
|---|---|
| Ürün Modeli | Allen Bradley 1784-PCIC |
| Veri Yolu Arayüzü | PCI (32 bit, 33 MHz) |
| Ağ Arayüzü | AUI (15 pinli D-sub) ve BNC |
| Desteklenen Protokoller | DH+ (Veri Yolu Plus), Uzak G/Ç |
| DH+ Aktarım Hızı | 57,6 kbps |
| Uzak G/Ç Aktarım Hızı | 57,6 kbps, 115,2 kbps, 230,4 kbps (otomatik algılama) |
| Yapılandırma Yöntemi | Jumper ayarları (donanım) veya yazılım yapılandırması |
| Sürücü Desteği | RSLinx ("AB_PCI-1" sürücüsü olarak tanınır) |
| Uyumlu İşletim Sistemleri | Windows XP (32 bit), Windows 7 (32 bit) |
| Güç Tüketimi | 5V DC, 1A |
| PCI Uyumluluğu | PCI 2.2 veya üstü |
| IRQ Desteği | Yazılım veya jumper'lar aracılığıyla yapılandırılabilir |
| G/Ç Adres Aralığı | Yapılandırılabilir |
| Çalışma Sıcaklığı | 0°C ila 55°C |
| Depolama Sıcaklığı | -40°C ila 85°C |
| Sertifikalar | CE, UL, cUL, CSA, EAC, RCM |
1784-PCIC, hem donanım kurulumunu hem de sürücü yapılandırmasını gerektirir. Başarılı kurulum için bu adımları izleyin.
Donanım kurulum adımları:
Sürücü kurulum adımları:
Yaygın sorun giderme adımları:
1784-PCIC'in kartında jumper blokları vardır. Bunlar donanım yapılandırma modu için IRQ ve G/Ç adresini ayarlar.
Jumper konumları:
Yazılım yapılandırma modu:
Donanım yapılandırma modu:
Varsayılan ayarlar (yazılım modu):
1784-PCIC, 5V PCI yuvaları için tasarlanmıştır. 3.3V PCI yuvalarında çalışmaz. Sipariş vermeden önce bilgisayarınızın PCI slot tipini kontrol edin.
| Yuva Tipi | Gerilim | 1784-PCIC ile uyumlu | Nasıl Tanımlanır? |
|---|---|---|---|
| 5V PCI yuvası | 5V | Evet | Yuvanın arkasına yakın anahtar çentiği |
| 3.3V PCI yuvası | 3.3V | HAYIR | Yuvanın ön tarafına yakın anahtar çentiği |
| Evrensel PCI yuvası | 5V ve 3.3V | Evet | Orta konumdaki anahtar çentiği |
PCI yuvanızı nasıl tanımlayabilirsiniz:
Alan sorunu örneği:Bir müşteri 1784-PCIC'yi daha yeni bir bilgisayardaki 3,3V yuvasına taktı. Sistem kartı tanımadı. Neden: Gerilim uyumsuzluğu. Düzeltme: Kart 5V PCI yuvasına taşındı. Kart hemen tanındı.
1784-PCIC eski Windows işletim sistemleri için tasarlanmıştır. Daha yeni Windows sürümleriyle uyumluluk sınırlıdır.
| İşletim Sistemi | Uyumluluk | RSLinx Sürümü Gerekli | Notlar |
|---|---|---|---|
| Windows XP (32 bit) | Tam destek | 2,50 veya üzeri | Önerilen İşletim Sistemi |
| Windows 7 (32 bit) | Tam destek | 2,50 veya üzeri | Uyumluluk modu gerektirebilir |
| Windows 7 (64 bit) | Sınırlı destek | 3.50 veya üstü | Tavsiye edilmez. Yaygın sürücü sorunları. |
| Windows 8/10/11 (32 bit) | Sınırlı destek | 4.00 veya üzeri | Riski size ait olmak üzere kullanın. Resmi olarak desteklenmiyor. |
| Windows 8/10/11 (64 bit) | Desteklenmiyor | Yok | Çalışmayacak. 64 bit sürücü mevcut değil. |
Tavsiye:
1784-PCIC'in arka braketinde LED'ler bulunur. Bunlar ağ durumu bilgilerini sağlar.
| NEDEN OLMUŞ | Durum | Anlam | Aksiyon |
|---|---|---|---|
| GÜÇ | Yeşil (açık) | Kartın gücü var. PCI veri yolu voltaj sağlıyor. | Hiçbir eyleme gerek yok. |
| GÜÇ | Kapalı | Karta güç gelmiyor. | PCI yuvasını kontrol edin. Bilgisayarın gücünü kontrol edin. |
| BAĞLANTI | Yeşil (açık) | Ağ bağlantısı aktif. Kablo bağlı. | Hiçbir eyleme gerek yok. |
| BAĞLANTI | Kapalı | Ağ bağlantısı yok. Kablo bağlı değil veya ağ etkinliği yok. | Kablo bağlantısını kontrol edin. Diğer uçtaki cihazı kontrol edin. |
| BAĞLANTI | yanıp sönüyor | Veri aktarımı etkin. | Hiçbir eyleme gerek yok. Normal çalışma. |
Allen Bradley 1784-PCIC kartları genellikle sahtedir. Orijinalliği doğrulamak için bu kontrolleri kullanın.
Kart, doğru kurulumdan sonra RSLinx'te tanınmazsa sahte olduğundan şüphelenin. Doğrulama için fotoğraflarla Feimu Technology ile iletişime geçin.
