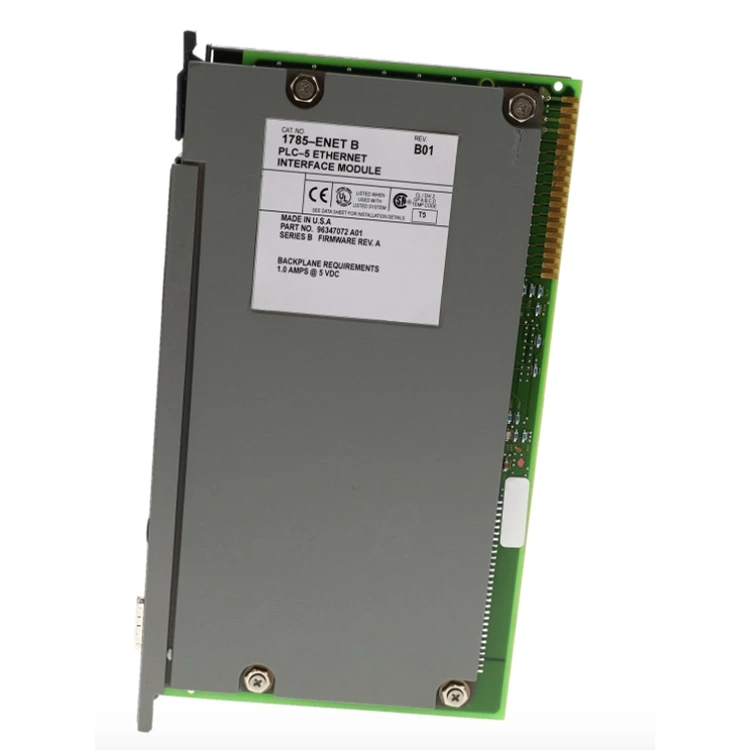

Allen Bradley 1785-ENET

Uyumluluk ve Revizyon Farklılıkları

1785-ENET'in çeşitli revizyonları vardır. Her revizyonun farklı yetenekleri vardır. Sisteminiz için doğru modeli seçmek için bu tabloyu kullanın.

Önemli uyumluluk notları:

• Orijinal 1785-ENET (AUI sürümü), RJ45 alıcı-vericisine harici bir AUI gerektirir. Alıcı-verici dahil değildir. Kurulumdan önce bir tane olduğundan emin olun.
• 1785-ENET/A ve /B versiyonları standart bir RJ45 konektörü kullanır. Harici alıcı-vericiye gerek yoktur.
• Firmware sürümü 3.0'ın altında olan PLC-5 işlemciler için orijinal 1785-ENET veya /A revizyonunu kullanın. /B revizyonu eski ürün yazılımıyla doğru şekilde iletişim kuramayabilir.
• Sipariş vermeden önce işlemci donanım yazılımınızı kontrol edin. Bu bilgi RSLogix 5'te veya işlemci etiketinde mevcuttur.

Yapılandırma ve IP Adresi Kurulumu

1785-ENET'in yapılandırılması doğru IP adresini ve alt ağ maskesini gerektirir. Modülü kurmak için şu adımları izleyin.

IP atama yöntemleri:

• BOOTP sunucusu:Önerilen yöntem. Modül, ağdaki bir BOOTP sunucusundan bir IP adresi ister.
• DHCP sunucusu:Bazı revizyonlar DHCP'yi destekler. Yukarıdaki revizyon tablosunu kontrol edin.
• RSLogix 5 doğrudan:Modül tanındıktan sonra IP adresi RSLogix 5 yazılımı aracılığıyla yapılandırılabilir.

BOOTP kullanarak yapılandırma adımları:

1. Modülü PLC-5 kasasına takın. Yuva 0 dışında herhangi bir yuva.
2. Ethernet kablosunu modüle bağlayın.
3. Şasiye güç verin. Modül açılır.
4. BOOTP sunucu yazılımını aynı ağdaki bir bilgisayarda çalıştırın.
5. Modül açıldığında bir BOOTP isteği gönderir.
6. BOOTP sunucusu modülü MAC adresine göre algılar.
7. BOOTP sunucusuna bir IP adresi, alt ağ maskesi ve ağ geçidi adresi atayın.
8. Modül ödevi alır. IP adresini hafızasında saklar.
9. Modüle PC'den ping atarak IP adresini doğrulayın.

Yaygın yapılandırma sorunları:

• Modül BOOTP sunucusu tarafından algılanmadı:Ethernet kablosunun bağlı olup olmadığını kontrol edin. PC ve modülün aynı fiziksel ağda olup olmadığını kontrol edin. Modüle güç verildiğini ve RUN modunda olduğunu kontrol edin.
• Güç döngüsünden sonra kaybolan IP adresi:Modül IP adresini geçici bellekte saklar. Bazı revizyonların adresi kaydetmek için özel bir komuta ihtiyacı vardır. Adresi kalıcı olarak kaydetmek için RSLogix 5 yapılandırmasını kullanın.
• Modül RSLinx'te görünmüyor:IP adresinin doğru olup olmadığını kontrol edin. Alt ağ maskesinin iletişime izin verip vermediğini kontrol edin. Modülü manuel olarak RSLinx gözatma listesine ekleyin.

Ağ Bağlantısı Örneği – PLC-5'ten Modern HMI'ya

Bu örnek, 1785-ENET'in eski bir PLC-5 sistemini modern bir HMI'ya nasıl bağladığını gösterir.

Sistem konfigürasyonu:

• PLC-5 işlemci (1785-L20E veya benzeri)
• 1785-ENET iletişim modülü
• Ethernet anahtarı (yönetilen veya yönetilmeyen)
• Modern HMI (PanelView Plus veya PC tabanlı HMI)

Bağlantı adımları:

1. 1785-ENET'i PLC-5 kasasına takın. Boş bir yuva kullanın.
2. 1785-ENET'ten gelen Ethernet kablosunu ağ anahtarına bağlayın.
3. BOOTP veya RSLogix 5'i kullanarak bir IP adresi atayın.
4. Modüle ping atarak iletişimi onaylayın.
5. RSLinx'te modülü IP adresine göre ekleyin. PLC-5 kontrol cihazı göz atma listesinde görünür.
6. HMI yazılımını açın (FactoryTalk View veya benzeri).
7. Yeni bir iletişim sürücüsü ekleyin. EtherNet/IP'yi seçin.
8. 1785-ENET'in IP adresini girin.
9. HMI artık PLC-5'teki verilere 1785-ENET aracılığıyla erişiyor.

Gerçek dünya senaryosu:Bir gıda işleme tesisinde paketleme hattını kontrol eden bir PLC-5 sistemi vardı. Orijinal HMI başarısız oldu. Yedek HMI yalnızca Ethernet kullanıyordu. Tesise 1785-ENET modülü kuruldu. Yeni HMI, PLC-5 ile Ethernet üzerinden iletişim kuruyordu. Hat, maliyetli bir PLC yükseltmesi olmadan çalışmaya devam etti. Modül, tüm PLC sistemini değiştirme maliyetine kıyasla kendi maliyetini bir ayda amorti etti.

LED Durum Göstergeleri ve Sorun Giderme

1785-ENET'in ön panelinde üç ana LED bulunur. Her LED belirli bir durumu gösterir.

Ürün Orijinallik Doğrulaması

Allen Bradley 1785-ENET modülleri eski bileşenlerdir. Sahte versiyonları mevcut. Orijinalliği doğrulamak için bu kontrolleri kullanın.

• Ön panel rengi:Orijinal modüller, PLC-5 ailesiyle uyumlu özel bir bej-gri renge sahiptir. Sahte ürünler genellikle farklı bir renk tonuna veya parlak yüzeye sahiptir.
• Etiket kalitesi:Orijinal etiketler, 1785-ENET model numarasıyla kalıcı baskıya sahiptir. Sahte etiketlerde genellikle bulanık metinler veya kenarlarda soyulmalar bulunur.
• RJ45 bağlantı noktası kalitesi:Orijinal modüllerde metal korumalı bir RJ45 bağlantı noktası bulunur. Sahte ürünlerde genellikle plastik bağlantı noktaları veya korumasız bağlantı noktaları kullanılır.
• Arka panel konektörü:Arka paneldeki tüm pinler altın kaplamalı ve düz olmalıdır. Sahte ürünler genellikle kalay iğneler kullanır veya bükülmüş iğnelere sahiptir.
• Modül ağırlığı:Orijinal 1785-ENET'in ağırlığı yaklaşık 0,4 kg'dır. Metal muhafaza ve transformatör ona ağırlık verir. Sahteler daha hafif hissettirir.
• Firmware etiketi:Orijinal modüllerde donanım yazılımı sürümünü gösteren küçük bir etiket bulunur. Sahte ürünler genellikle bu çıkartmadan yoksundur.

Modül doğru IP atamasından sonra bile iletişim kurmuyorsa sahte olduğundan şüphelenin. Doğrulama için fotoğraflarla Feimu Technology ile iletişime geçin.

Feimu Teknolojisi Hakkında

Feimu Technology, Çin'in Guangdong Eyaleti, Jiangmen Şehrinde faaliyet göstermektedir. Şirket 2005 yılında kuruldu ve 30'dan fazla ülkedeki müşterilere otomasyon bileşenleri tedarik etti.

• Faaliyette olduğu yıllar:2025 itibariyle 20 yıl.
• Depo:2000+ metrekare. Sıcaklık kontrollü. Nem %60'ın altında tutuldu.
• Envanter:5000'den fazla aktif SKU. PLC-5 iletişim modüllerini, işlemcileri, G/Ç modüllerini ve güç kaynaklarını içerir.
• Taşınan markalar:Allen Bradley, Siemens, GE, Schneider.
• İhracat pazarları:Avrupa, Kuzey Amerika, Güney Amerika, Orta Doğu, Güneydoğu Asya. 30'dan fazla ülke.
• 1785-ENET için test:Her modül görsel olarak incelenir. Arka panel pinleri kontrol edildi. PLC-5 test şasisinde çalıştırıldı. LED fonksiyonları doğrulandı. Ethernet bağlantı noktası bir PC'ye ping yapılarak test edildi. Yapılandırma BOOTP ve RSLogix 5 ile test edilmiştir.
• Garanti:Sevkiyat tarihinden itibaren 12 ay. Üretim hatalarını kapsar. Aşırı gerilim hasarını, fiziksel hasarı veya yanlış kurulumu kapsamaz.
