Allen Bradley 2711P-T6C20D Endüstriyel HMI Kontrolünü ve Makine Görünürlüğünü Nasıl İyileştirebilir?

Makale Özeti:Endüstriyel otomasyon, operatörlerin ekipmanı izlemesine, süreç parametrelerini yönetmesine, alarmlara yanıt vermesine ve kontrol sistemleriyle verimli bir şekilde iletişim kurmasına olanak tanıyan güvenilir insan-makine arayüzlerine bağlıdır. Pratik bir PanelView Plus 600 dokunmatik terminal olarak,Allen Bradley 2711P-T6C20Drenkli ekranı, dokunmatik ekranı, Ethernet ve seri iletişim özelliklerini ve 24V DC güç girişini kompakt bir endüstriyel tasarımda birleştirir.Feimuotomasyon kullanıcılarının HMI bileşenlerini sistem uyumluluğu, iletişim gereksinimleri, kurulum koşulları ve değiştirme ihtiyaçlarına göre değerlendirmesine yardımcı olur. Bu kılavuz ürünün temel özelliklerini, uygulama değerini, seçim hususlarını, kurulum faktörlerini ve bakım uygulamalarını açıklamaktadır.

İçindekiler

1. Allen Bradley 2711P-T6C20D Nedir?
2. Temel Özellikler Nelerdir?
3. Endüstriyel Uygulamalarda Hangi Özellikler Önemlidir?
4. HMI Nerede Uygulanabilir?
5. Bir Kontrol Sistemi İçin Bu HMI'yı Nasıl Değerlendirmelisiniz?
6. Kurulum Sırasında Nelere Dikkat Edilmelidir?
7. Operatörler Uzun Vadeli Güvenilirliği Nasıl Koruyabilir?
8. Sıkça Sorulan Sorular

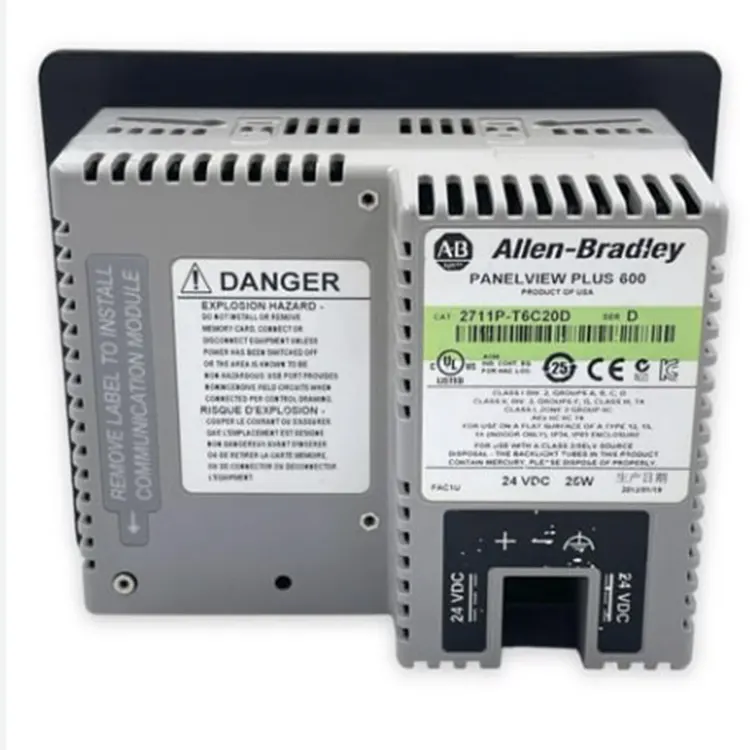

Allen Bradley 2711P-T6C20D Nedir?

The Allen Bradley 2711P-T6C20DPanelView Plus 600 endüstriyel operatör terminalleri ailesine aittir ve operatörler ile otomatik makineler arasında bir arayüz sağlamak üzere tasarlanmıştır. Endüstriyel HMI, her makine durumu için fiziksel anahtarlara ve ayrı göstergelere güvenmek yerine, çalışma bilgilerini, alarmları, proses değerlerini ve kontrol fonksiyonlarını grafiksel bir arayüzde birleştirebilir.

Üretim ekipmanı için bu yaklaşım rutin çalışmayı daha organize hale getirebilir. Operatörler, uygulama ekranlarında gezinmek, makine koşullarını gözlemlemek, alarmları onaylamak ve yapılandırılmış kontrol işlevleriyle etkileşimde bulunmak için dokunmatik ekranı kullanabilir. Terminalin kompakt form faktörü aynı zamanda panel alanının sınırlı olduğu kontrol kabinleri ve makine tarafındaki operatör istasyonları için de uygun olmasını sağlar.

HMI seçimi büyük ölçüde mevcut PLC mimarisine ve uygulama yazılımına bağlı olduğundan, alıcıların değiştirme veya entegrasyon öncesinde tam katalog konfigürasyonunu, ürün yazılımını, iletişim gereksinimlerini ve uygulama uyumluluğunu doğrulaması gerekir.

Temel Özellikler Nelerdir?

Bir HMI'nın teknik özelliklerini anlamak, onu mevcut bir otomasyon sistemine dahil etmeden önce çok önemlidir. Aşağıdaki tabloda 2711P-T6C20D terminal konfigürasyonu için yaygın olarak başvurulan teknik özellikler özetlenmektedir.

Teknik özellikler katalog son ekine, donanım revizyonuna ve terminal konfigürasyonuna göre değişiklik gösterebilir. Bir mühendislik değiştirme projesi için, yalnızca temel katalog numarasına göre bir değiştirme seçmek yerine her zaman isim plakasını ve mevcut sistem belgelerini karşılaştırın.

Endüstriyel Uygulamalarda Hangi Özellikler Önemlidir?

1. Net Renk Görselleştirme

Renkli ekran, makine bilgilerinin durum göstergelerini, proses değerlerini, alarm mesajlarını, düğmeleri ve çalıştırma talimatlarını içeren grafik ekranlar halinde düzenlenmesine olanak tanır. Bu, operatörlerin sürekli olarak ayrı cihazlara başvurmadan ekipman koşullarını anlamalarına yardımcı olabilir.

2. Doğrudan Dokunmatik Ekran Etkileşimi

Dirençli dokunmatik ekran, yapılandırılmış HMI ekranlarıyla doğrudan etkileşim sağlar. Operatörler aynı arayüzden menüleri seçebilir, değerleri girebilir, alarmları onaylayabilir ve farklı makine işlevlerine erişebilir. Bu tasarım özellikle basit çalışmanın önemli olduğu makine tarafındaki kontrol istasyonları için pratiktir.

3. Endüstriyel İletişim Bağlantısı

İletişim yeteneği, bir HMI'yı bir otomasyon sistemine entegre ederken en önemli faktörlerden biridir. 2711P-T6C20D konfigürasyonu Ethernet ve RS-232 iletişimiyle ilişkilidir ve desteklenen işlevler için USB arayüzleri de mevcuttur. Bu arayüzler veri alışverişini, uygulama yönetimini ve uyumlu otomasyon ekipmanlarıyla bağlantıyı destekleyebilir.

4. Kompakt Panel Kurulumu

Kontrol kabinlerinde sıklıkla sınırlı kullanılabilir alan bulunur. Kompakt bir dokunmatik ekranlı terminal, büyük bir muhafaza açıklığına ihtiyaç duymadan operatörün görselleştirilmesini sağlayabilir. Kurulumdan önce mühendisler gerekli kesit boyutlarını, montaj açıklığını, kablo yönlendirmesini ve havalandırma koşullarını doğrulamalıdır.

5. Pratik Bakım Konuları

Endüstriyel HMI'ların genellikle üretim ortamlarında sürekli olarak çalışması beklenir. Açıkça organize edilmiş bir uygulama, uygun çevre koşulları, düzenli yedeklemeler ve uygun güç kalitesi, güvenilir çalışmaya katkıda bulunabilir.

HMI Nerede Uygulanabilir?

The Allen Bradley 2711P-T6C20Doperatörlerin yerelleştirilmiş görselleştirmeye ve makine kontrolüne ihtiyaç duyduğu endüstriyel uygulamalar için düşünülebilir. Tipik uygulama senaryoları şunları içerir:

• İmalat Makineleri:Çalışma durumlarını, üretim parametrelerini, alarmları ve makine sıralarını izleyin.
• Paketleme Ekipmanları:Üretim bilgilerini, çalıştırma ayarlarını, arıza mesajlarını ve makine durumunu görüntüleyin.
• Malzeme Taşıma Sistemleri:Konveyörler, transfer ekipmanları ve otomatik taşıma süreçleri için bir operatör arayüzü sağlayın.
• Proses Ekipmanları:Kontrol mimarisi tarafından desteklendiğinde sıcaklık, basınç, akış ve ekipman durumu gibi değişkenleri görselleştirin.
• Makinenin Yenilenmesi:Fiziksel boyutlar, iletişim gereksinimleri, yazılım uyumluluğu ve uygulama işlevselliği doğrulandığında eskiyen operatör terminalini değiştirin.

Her uygulamada HMI, izole edilmiş bir cihaz olarak değil, tam bir kontrol mimarisinin bir bileşeni olarak değerlendirilmelidir. PLC uyumluluğu, uygulama yazılımı, iletişim protokolleri, güç gereksinimleri, çevre koşulları ve operatör iş akışının tümü bir arada dikkate alınmalıdır.

Bir Kontrol Sistemi İçin Bu HMI'yı Nasıl Değerlendirmelisiniz?

Endüstriyel bir HMI seçmek yalnızca ekran boyutunun eşleştirilmesi meselesi değildir. Güvenilir bir seçim süreci, makinenin ve mevcut otomasyon sisteminin gerçek gereksinimleriyle başlamalıdır.

1. Mevcut katalog numarasını kontrol edin:Kurulu terminalden tüm model ve seri bilgilerini kaydedin.
2. İletişim gereksinimlerini onaylayın:Uygulamanın Ethernet, seri iletişim, USB işlevleri veya diğer arayüzleri kullanıp kullanmadığını belirleyin.
3. HMI uygulamasını inceleyin:Yazılım sürümlerini, proje dosyalarını, çalışma zamanı gereksinimlerini ve yedekleme kullanılabilirliğini doğrulayın.
4. Panel açıklığını ölçün:Yedek terminalin mevcut kesme ve montaj düzeniyle eşleştiğini doğrulayın.
5. Güç gereksinimlerini doğrulayın:Mevcut DC beslemesini, voltaj aralığını, topraklama düzenini ve korumayı kontrol edin.
6. Çalışma koşullarını değerlendirin:Sıcaklık, nem, titreşim, toz, temizleme prosedürleri ve diğer çevresel faktörleri göz önünde bulundurun.

Bu sistematik yaklaşım uyumluluk risklerini azaltabilir ve HMI değiştirme projelerinin yönetilmesini kolaylaştırabilir.

Kurulum Sırasında Nelere Dikkat Edilmelidir?

Kararlı HMI performansı elde etmek için doğru kurulum şarttır. Terminale güç vermeden önce mühendisler kabin kesitinin ve montaj yapısının gerekli boyutları karşıladığını doğrulamalıdır. Ekran aynı zamanda operatörlerin bilgileri aşırı parlama veya engelleme olmadan rahatça görüntüleyebileceği şekilde konumlandırılmalıdır.

Güç kabloları özellikle polarite, voltaj seviyesi, topraklama ve koruma açısından dikkatlice kontrol edilmelidir. İletişim kabloları, yüksek güçlü elektrikli ekipmanlardan kaynaklanan gereksiz paraziti en aza indirecek şekilde yönlendirilmelidir.

Kurulumdan sonra devreye alma aşamalar halinde ilerlemelidir:

• Terminali bağlamadan önce güç kaynağını doğrulayın.
• İletişim kablolarını ve ağ yapılandırmasını onaylayın.
• Doğru HMI uygulamasını yükleyin veya geri yükleyin.
• Operatör ekranlarını ve navigasyon fonksiyonlarını test edin.
• Alarmları ve makine durumu ekranlarını doğrulayın.
• İlgili PLC veya kontrol cihazıyla iletişimi test edin.
• Gelecekteki bakım için son yapılandırmayı kaydedin.

Değiştirme projeleri için, değişiklik öncesinde mevcut HMI uygulamasının ve konfigürasyonunun tam bir yedeğini tutmak, devreye alma sorunları meydana gelmesi durumunda kurtarma işlemini önemli ölçüde kolaylaştırabilir.

Operatörler Uzun Vadeli Güvenilirliği Nasıl Koruyabilir?

Önleyici bakım, endüstriyel otomasyon yönetiminin önemli bir parçasıdır. Bir HMI normal şekilde çalıştığında bile rutin inceleme, sorunların üretimi kesintiye uğratmadan önce tespit edilmesine yardımcı olabilir.

• Dokunmatik ekranı temiz tutun ve aşırı toz veya endüstriyel kalıntılardan arındırın.
• Güç ve iletişim bağlantılarını periyodik olarak kontrol edin.
• Uygulama dosyalarının ve yapılandırma verilerinin güncel yedeklerini koruyun.
• Anormal iletişim davranışını ve yinelenen sistem alarmlarını izleyin.
• Çevre sıcaklığını ve çevre koşullarını kontrol edin.
• Servis çalışmasının ardından ürün yazılımı, uygulama ve donanım revizyonlarını belgeleyin.
• Bir HMI kalıcı donanım veya ekran sorunları gösterdiğinde uygun değiştirme prosedürlerini kullanın.

Daha eski otomasyon kurulumları için bakım planlaması özellikle önem kazanmaktadır çünkü yedek parça kullanılabilirliği, yazılım uyumluluğu ve donanım durumu, beklenmeyen bir üretim kesintisi meydana gelmeden önce değerlendirilmelidir.

Sıkça Sorulan Sorular

Allen Bradley 2711P-T6C20D ne için kullanılır?

Allen Bradley 2711P-T6C20D, makine görselleştirmesi ve kontrolü için tasarlanmış endüstriyel bir operatör arayüzüdür. Proses bilgilerini, alarmları, makine durumunu ve yapılandırılmış işletim kontrollerini görüntüleyebilir.

2711P-T6C20D ne tür bir ekran kullanıyor?

Terminal, 320 × 240 piksel çözünürlüğe sahip 5,7 inç renkli aktif matris TFT ekranla ilişkilidir. Dokunmatik ekran analog dirençli teknolojiyi kullanır.

Allen Bradley 2711P-T6C20D Ethernet'i destekliyor mu?

20 serisi iletişim konfigürasyonu, RS-232 ve USB arayüzleriyle birlikte Ethernet özelliğiyle tasarlanmıştır. Ancak alıcılar, yenisini satın almadan önce tam terminal son ekini ve donanım yapılandırmasını doğrulamalıdır.

Terminalin hangi güç kaynağına ihtiyacı var?

Terminal, nominal 24V DC endüstriyel güç kaynağı etrafında tasarlanmıştır. Gerçek izin verilen giriş aralığı ve güç sistemi gereksinimleri, tam donanım yapılandırması için belgelere göre kontrol edilmelidir.

2711P-T6C20D HMI değiştirme projelerine uygun mu?

Mevcut uygulama, iletişim arayüzleri, panel kesimi, güç gereksinimleri, yazılım ortamı ve donanım revizyonu uyumlu olduğunda değiştirme projeleri için düşünülebilir. Değiştirmeden önce tam model numarası ve sistem kontrolü tamamlanmalıdır.

Çözüm

The Allen Bradley 2711P-T6C20DDokunmatik ekran görselleştirmesi, operatör etkileşimi ve otomasyon ekipmanıyla iletişim gerektiren uygulamalar için pratik bir endüstriyel HMI çözümü sağlar. Kompakt PanelView Plus 600 tasarımı, renkli ekranı, endüstriyel dokunmatik ekranı ve iletişim yetenekleri, onu makine kontrolü, paketleme, üretim ve yenileme uygulamalarına uygun hale getirir. Otomasyon projeniz için kullanılabilirliği, uyumluluğu, değiştirme seçeneklerini veya teknik ayrıntıları değerlendiriyorsanız,bize UlaşınGereksinimlerinizi tartışmak ve uygun bir endüstriyel otomasyon çözümünü belirlemek için Feimu'da.
