Feimuendüstriyel otomasyon alıcılarının temel kontrol sistemi bileşenlerini temin etmesine yardımcı olur.Allen Bradley 1785-ENETEthernet Arayüz Modülü, uyumlu PLC-5 kontrolörlerine Ethernet iletişim yetenekleri eklemek için tasarlanmıştır. Spesifikasyonlarını, kurulum gereksinimlerini ve uyumluluğunu anlamak, eski otomasyon ortamlarında güvenilir iletişimi sürdürmek için çok önemlidir.

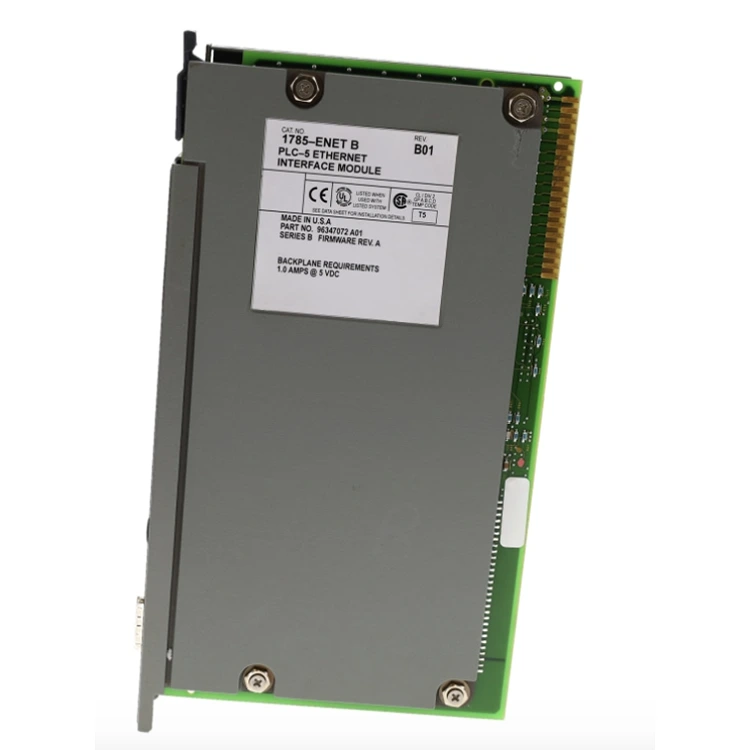

Allen Bradley 1785-ENET, uyumlu Allen-Bradley PLC-5 kontrol sistemleri için geliştirilmiş bir Ethernet arayüz modülüdür. Desteklenen kontrolörler ve ana bilgisayarlar arasında TCP/IP Ethernet aracılığıyla iletişim kurulmasına olanak tanıyarak endüstriyel tesislerin eski ekipmanları denetim sistemleri ve mühendislik iş istasyonlarıyla entegre etmesine yardımcı olur. Bu kılavuzda çalışma ilkeleri, ana özellikleri, teknik özellikleri, uygulama senaryoları, kurulumla ilgili hususlar ve satın alma kontrolleri açıklanmaktadır. Üretici modülü 2017 yılında kullanımdan kaldırdığı için alıcıların sipariş vermeden önce ürünün orijinalliğine, donanım revizyonuna, uyumluluğuna ve teknik desteğin bulunabilirliğine özellikle dikkat etmesi gerekir.
Allen Bradley 1785-ENET, Rockwell Automation ile ilişkili Allen-Bradley ürün ailesinden bir PLC-5 Ethernet Arayüz Modülüdür. Birincil amacı, desteklenen PLC-5 işlemciler için Ethernet iletişim yetenekleri sağlayarak endüstriyel kontrol ekipmanının bir TCP/IP ağı üzerinden diğer kontrolörler ve ana bilgisayarlarla veri alışverişi yapmasına olanak sağlamaktır.
Kurulu üretim tesislerinde PLC-5 kontrolörleri hala temel üretim süreçlerini çalıştırabilir. Bir kontrol platformunun tamamının değiştirilmesi önemli mühendislik çalışmalarını, ekipman maliyetlerini, arıza süresini ve doğrulama gerekliliklerini gerektirebilir. Bu nedenle, mevcut bir sistemin ağ bağlantısına ihtiyaç duyduğu ve sürekli çalışmanın bir öncelik olduğu durumlarda uyumlu bir iletişim arayüzü eklemek pratik bir seçenek olabilir.
1785-ENET, özel bir konnektör düzenlemesi kullanarak uyumlu bir PLC-5 işlemciye bağlanacak şekilde tasarlanmıştır. 1771 G/Ç arka panelinde geleneksel bağımsız bir Ethernet adaptörü olarak çalışmak yerine işlemci kanalı 3A aracılığıyla iletişim kurar.
Üreticinin ürün bilgilerine göre modül 18 Mayıs 2017 tarihinde kullanımdan kaldırılmıştır. Sonuç olarak, güncel nesil platform gerektiren yeni otomasyon projelerinden ziyade özellikle eski sistem bakımı, yedek parça değişimi ve mevcut PLC-5 kurulumları ile ilgilidir.
Ek teknik ayrıntılar için resmi 1785-ENET ürün sayfasına ve PLC-5 Ethernet Arayüz Modülü kullanım kılavuzuna bakın.
Modül, desteklenen PLC-5 işlemciler için bir Ethernet iletişim yolu sağlar. Bu, kontrolörün, tüm otomasyon mimarisinin anında değiştirilmesini gerektirmeden, uyumlu ana bilgisayarlar ve diğer ağ bağlantılı kontrol ekipmanlarıyla bilgi alışverişinde bulunmasına olanak tanır.
TCP/IP ağı, endüstriyel kontrolörler ve bilgisayar tabanlı uygulamalar arasındaki iletişimi destekler. Sistem konfigürasyonuna ve yazılım uyumluluğuna bağlı olarak mühendisler, kontrol cihazı mesajlaşması, veri erişimi, teşhis ve seçilen denetim fonksiyonları için iletişim arayüzünü kullanabilirler.
Eski tesisler sıklıkla programlanabilir kontrolörleri, operatör arayüzlerini, mühendislik iş istasyonlarını ve denetleyici uygulamaları birleştirir. 1785-ENET, desteklenen PLC-5 ekipmanının yerleşik kontrol süreçlerini korurken Ethernet tabanlı bir altyapıya bağlanmasına yardımcı olabilir.
Üreticinin teknik belgelerinde modül başına 64'e kadar eşzamanlı bağlantı desteği listelenmektedir. Bir uygulamanın kullanabileceği gerçek iletişim kapasitesi ağ tasarımına, denetleyici yapılandırmasına, yazılıma ve bağlı cihazların taleplerine bağlıdır.
Belgelenen platform, Basit Ağ Yönetimi Protokolü (SNMP) gibi ağ yönetimi yeteneklerinin yanı sıra ürün kılavuzunda açıklanan tanılama işlevlerini içerir. Bu özellikler bakım ekiplerinin iletişim koşullarını araştırmasına ve yerleşik ağ yapılandırmalarını yönetmesine yardımcı olabilir.
Alıcılar, Allen Bradley 1785-ENET'i satın almadan önce ürün kimliğini, fiziksel arayüzü, elektrik gerekliliklerini ve kurulum düzenlemesini mevcut kontrol sistemiyle karşılaştırmalıdır. Aşağıdaki tablo, orijinal PLC-5 Ethernet Arayüz Modülü için belgelenen referans özelliklerini özetlemektedir.
| Şartname | Referans Bilgileri |
|---|---|
| Katalog Numarası | 1785-ENET |
| Ürün Tipi | PLC-5 Ethernet Arayüzü Modülü |
| Ürün Ailesi | Allen-Bradley PLC-5 |
| İletişim Protokolü | TCP/IP kullanan Ethernet |
| İletişim Kanalı | İşlemci kanalı 3A |
| Orijinal Ethernet Arayüzü | 15 pinli AUI alıcı-verici bağlantı noktası |
| Eşzamanlı Bağlantılar | Modül başına 64'e kadar |
| İstenmeyen Tanımlar | Belgelendiği gibi modül başına 512'ye kadar |
| Arka Panel Akımı | Orijinal kullanım kılavuzuna göre 2,2 A |
| Isı Dağılımı | Orijinal kullanım kılavuzuna göre 37,54 BTU/saat |
| Çalışma Sıcaklığı | 0°C ila 60°C (32°F ila 140°F) |
| Depolama Sıcaklığı | -40°C ila 85°C (-40°F ila 185°F) |
| Bağıl Nem | %5 - %95, yoğunlaşmayan |
| Yaklaşık Ağırlık | 0,95 kg (2,1 lb) |
| Üretici Yaşam Döngüsü Durumu | Durduruldu |
Teknik not:Bu rakamlar belgelenen 1785-ENET donanımına ilişkindir. Farklı katalog son ekleri veya donanım revizyonları, farklı fiziksel arayüzlere veya spesifikasyonlara sahip olabilir. Özellikle 1785-ENET olarak tanıtılan her ürünün RJ45 portuna sahip olduğunu veya aynı bağlantı yöntemini desteklediğini varsaymayın. Sipariş vermeden veya kurulumdan önce ünitenin tam olarak isim plakasına ve geçerli üretici belgelerine göre doğrulayın.
Allen Bradley 1785-ENET, uyumlu bir PLC-5 kontrol cihazının yerleşik bir otomasyon sisteminin parçası olarak kaldığı durumlarda en uygun çözümdür. Değeri, uygulamanın iletişim gereksinimlerine ve çevredeki altyapının durumuna bağlıdır.
Üretim hatları, konveyörleri, makine sıralarını, sensörleri ve aktüatörleri koordine etmek için PLC-5 kontrolörlerine güvenebilir. Ethernet bağlantısı, operasyonel verilerin uyumlu denetleyici bilgisayarlara aktarılmasına yardımcı olabilir ve kontrol sisteminin tamamen değiştirilmesini gerektirmeden izleme ve sorun gidermeyi destekleyebilir.
Endüstriyel tesisler genellikle merkezi izleme için kontrolör bilgilerini toplar. Kontrol cihazı, yazılım ve ağ konfigürasyonunun uyumlu olduğu durumlarda arayüz, ekipman durumunu ve proses koşullarını incelemek için kullanılan ana bilgisayar uygulamalarıyla veri alışverişini destekleyebilir.
Eski makineleri çalıştıran fabrikalar için, uzun vadeli bir geçiş planı geliştirilirken mevcut iletişim mimarisinin sürdürülmesi gerekli olabilir. Uygun bir yedek modül, donanım revizyonunun ve uyumluluğunun doğrulanması koşuluyla, arızalı bir bileşenin giderilmesine yardımcı olabilir.
Mühendislerin devreye alma, teşhis veya planlı bakım sırasında kontrol cihazı bilgilerine erişmeleri gerekebilir. Doğru şekilde yapılandırılmış bir Ethernet bağlantısı, desteklenen mühendislik araçları ve denetleyici mesajlaşma işlevleri için bir iletişim yolu sağlayabilir.
Her durumda modül, daha büyük bir iletişim sisteminin bir bileşeni olarak ele alınmalıdır. Güvenilir endüstriyel operasyon için ağ bölümlendirme, erişim kontrolü, yazılım uyumluluğu ve belgelenmiş kurtarma prosedürleri önemini korumaya devam ediyor.
Güvenilir iletişim ve eski denetleyici donanımının korunması için doğru kurulum şarttır. Nitelikli otomasyon personeli, modülü kurmadan veya değiştirmeden önce ilgili kullanım kılavuzuna başvurmalıdır.
Hiçbir zaman bir konnektörü zorla yerine oturtmayın veya bir Ethernet kablosunun gerekli alıcı-verici olmadan doğrudan modüle bağlanabileceğini varsaymayın. Orijinal kullanım kılavuzu 15 pinli bir AUI arayüzünü tanımlar, bu nedenle kurulacak ünite için uygun fiziksel bağlantının doğrulanması gerekir.
Daha fazla talimat için üreticinin kurulum ve konfigürasyon kılavuzuna bakın.
Allen Bradley 1785-ENET'in üretimi durdurulduğu için satın alma, katalog numaralarını ve teklif edilen fiyatları karşılaştırmaktan daha fazlasını gerektirir. Alıcılar, parçanın amaçlanan sisteme uygunluğunu ve tedarikçinin net ürün bilgisi sağlama yeteneğini değerlendirmelidir.
Ürün etiketinin ve konektörlerin net fotoğraflarını isteyin. Öğenin orijinal 1785-ENET mi yoksa farklı bir son eke sahip ilgili bir sürüm mü olduğunu doğrulayın. Yalnızca genel bir ürün fotoğrafına veya liste başlığına güvenmeyin.
Teklif edilen birimin yeni, eski bir stok mu, kullanılmış mı, yenilenmiş mi yoksa onarılmış mı olduğunu açıklayın. Hangi incelemenin veya işlevsel testin gerçekleştirildiğini, seri veya katalog bilgilerinin belgelenip belgelenemeyeceğini ve belirli bir ürün için hangi garanti koşullarının geçerli olduğunu sorun.
Tedarikçiye PLC-5 işlemci modelini, mevcut donanım revizyonunu, amaçlanan iletişim kurulumunu ve ilgili kurulum kısıtlamalarını sağlayın. Bu ayrıntılar, sunulan modülün uygulama için uygun olup olmadığının belirlenmesine yardımcı olur.
Üretimi durdurulan bir bileşen için teslimat taahhütleri, iade koşulları, teknik destek ve değiştirme seçenekleri satın alma fiyatı kadar önemli olabilir. Bir satın alma siparişi vermeden önce bu koşulları yazılı olarak onaylayın.
Pratik bir satın alma kontrol listesi şunları içerir:
Allen Bradley 1785-ENET ve ilgili endüstriyel otomasyon bileşenlerinin kaynak gereksinimleri hakkında görüşmek üzere Feimu ile iletişime geçilebilir. Alıcılar, sipariş tamamlanmadan önce ürünün kullanılabilirliği, durumu ve uyumluluğunun incelenebilmesi için başvuru ayrıntılarını sağlamalıdır.
1785-ENET, uyumlu PLC-5 kontrolörleri için bir Ethernet arayüz modülüdür. Desteklenen denetleyicileri diğer PLC-5 aygıtlarına ve ana bilgisayarlara bağlayabilen TCP/IP iletişim yetenekleri sağlar.
Hayır. Rockwell Automation, 1785-ENET'i, üretimden kaldırılma tarihi 18 Mayıs 2017 olan, üretimden kaldırılmış olarak listeliyor. Alıcıların genellikle mevcut eski stokları, onarım seçeneklerini veya uygulamalarına uygun bir mühendislik değişimini araştırması gerekir.
Orijinal modül belgeleri, 15 pinli AUI alıcı-verici bağlantı noktası aracılığıyla Ethernet iletişimini tanımlar. İlgili sürümler farklı fiziksel arayüzler kullanabileceğinden alıcılar tam katalog son ekini ve donanım revizyonunu kontrol etmelidir.
Hayır. Uyumluluk, belirli işlemci ailesine, katalog numarasına, seriye, ürün yazılımına ve kurulum düzenine bağlıdır. Yenisini satın almadan önce üreticinin uyumluluk bilgilerine ve kullanım kılavuzuna bakın.
Katalog numarasını, revizyonu, fiziksel konnektörleri, ürün durumunu, uyumluluğunu, test kayıtlarını, garantiyi ve teslimat koşullarını doğrulayın. Üretimi durdurulan bir parça için, teklif edilen ünitenin net fotoğraflarının ve yazılı onayının alınması özellikle önemlidir.
Denetleyici, iletişim yazılımı, fiziksel arayüz ve ağ yapılandırması uyumlu olduğunda Ethernet tabanlı bir ağ ile entegrasyonu destekleyebilir. Ancak her modern protokolü veya ağ özelliğini desteklediği varsayılmamalıdır. Uygulamadan önce tüm sistem gereksinimlerini değerlendirin.
Allen Bradley 1785-ENET, Ethernet iletişimi gerektiren seçili eski PLC-5 kurulumları için uygun bir bileşen olmaya devam ediyor. TCP/IP yeteneklerini, orijinal AUI arayüzünü, elektrik özelliklerini, kurulum gereksinimlerini ve durdurulan yaşam döngüsü durumunu anlamak, bakım ekiplerinin daha iyi teknik ve satın alma kararları almasına yardımcı olur. Dikkatli uyumluluk kontrolleri ve belgelenmiş testler, eski endüstriyel otomasyon donanımının değiştirilmesiyle ilişkili riskleri azaltabilir.
