Allen Bradley 2711P-T6C20D'yi Endüstriyel HMI Uygulamaları için Pratik Bir Seçim Yapan Nedir?

Allen Bradley 2711P-T6C20Dmakine durumuna, proses parametrelerine ve kontrol fonksiyonlarına doğrudan erişime ihtiyaç duyan operatörler için tasarlanmış kompakt bir endüstriyel insan-makine arayüzüdür.FeimuTeknoloji, bu PanelView Plus 600 terminalini, güvenilir operatör etkileşimi, kompakt panel montajı ve yerleşik Allen-Bradley entegrasyonunun önemli olduğu endüstriyel otomasyon uygulamaları için sağlar.

Allen Bradley 2711P-T6C20D, 5,7 inç renkli ekran, 640 × 480 çözünürlük, dokunmatik ekran ve tuş takımıyla çalıştırma ve seri iletişim özelliklerine sahip bir PanelView Plus 600 operatör arayüzüdür. Kompakt formatı, kurulum alanının sınırlı olduğu kontrol panoları için uygun olmasını sağlar. Bu makale, otomasyon mühendislerinin ve bakım ekiplerinin terminali daha verimli bir şekilde değerlendirmesine yardımcı olmak için temel özellikleri, iletişim işlevlerini, uygulama senaryolarını, kurulumla ilgili hususları, bakım uygulamalarını ve satın alma noktalarını açıklamaktadır.

İçindekiler

1. Allen Bradley 2711P-T6C20D Nedir?

2. Temel Teknik Özellikler

3. Bu HMI Neden Endüstriyel Kontrole Uygundur?

4. Nerelerde Kullanılabilir?

5. İletişim Sistemi Nasıl Çalışıyor?

6. Alıcılar Satın Almadan Önce Neleri Kontrol Etmeli?

7. Bakım ve Çalıştırma Önerileri

8. Sıkça Sorulan Sorular

9. Sonuç

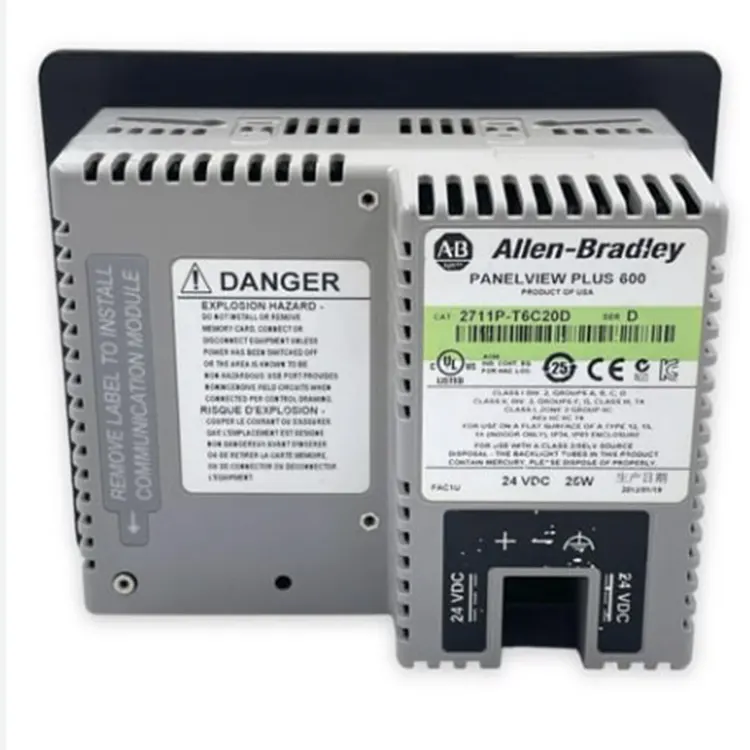

Allen Bradley 2711P-T6C20D Nedir?

Allen Bradley 2711P-T6C20D, PanelView Plus 600 endüstriyel operatör terminalleri ailesine aittir. Renkli bir TFT ekranı dokunmatik ekran ve tuş takımı girişiyle birleştirerek operatörlerin ekipman koşullarını izlemesine ve kontrol uygulamalarıyla doğrudan makine panelinden etkileşim kurmasına olanak tanır.

5,7 inçlik ekranı ve panele monte yapısı, büyük bir HMI'nın gereksiz olduğu veya kontrol kabini alanının kısıtlı olduğu uygulamalar için pratik bir çözüm sağlar. Model aynı zamanda genel amaçlı bilgi işlem yerine endüstriyel otomasyon iş akışları etrafında tasarlanarak arayüzü makine izleme ve parametre ayarlama görevlerine uygun hale getiriyor.

Mevcut ürün bilgilerine göre terminal, FactoryTalk View Machine Edition yazılımını destekler ve DH-485 ve RS-232 iletişim arayüzlerini sağlar. Bu özellikler, onu özellikle uyumlu Allen-Bradley kontrolörlerini ve seri iletişim mimarilerini kullanan mevcut otomasyon kurulumlarıyla ilgili kılmaktadır.

Temel Teknik Özellikler Nelerdir?

Mevcut bir HMI'yı değiştirmeden veya yeni bir kontrol paneli tasarlamadan önce spesifikasyonların anlaşılması önemlidir. Aşağıdaki tablo bu model için sağlanan ana parametreleri özetlemektedir.

Daha geniş PanelView Plus 6 ailesi için Rockwell Automation belgeleri ayrıca 600 serisi dokunmatik terminali, yaklaşık 123 × 156 mm dokunmatik kesite ve 68 mm dahili derinliğe sahip, panele monte kompakt bir cihaz olarak tanımlar. Değiştirme veya yenileme işlemi gerçekleştirmeden önce daima tam katalog yapılandırmasını ve güncel teknik belgeleri doğrulayın.

Bu HMI Neden Endüstriyel Kontrole Uygundur?

Alanı Sınırlı Dolaplar için Kompakt Kurulum

5,7 inçlik bir terminalin pratik faydalarından biri nispeten küçük kaplama alanıdır. Kompakt makinelerde, üretim ekipmanlarında ve retrofit kontrol kabinlerinde mühendisler geniş formatlı bir HMI için yeterli alana sahip olmayabilir. Daha küçük bir operatör arayüzü, kabinin önemli ölçüde yeniden tasarlanmasına gerek kalmadan gerekli izleme ve kontrol işlevlerini sağlayabilir.

Çift Operatör Girişi

Dokunmatik ekran ve fiziksel tuşların birleşimi çalışma sırasında esneklik sağlar. Dokunmatik etkileşim, grafik ekranlar ve parametre seçimi için kullanılabilirken, fiziksel fonksiyon tuşları da sık kullanılan komutlara doğrudan erişim sağlayabilir.

• Sık kullanılan işletim fonksiyonlarına doğrudan erişim
• Renkli ekran aracılığıyla grafiksel proses izleme
• Parametre ayarlama arayüzleri için uygundur
• Endüstriyel operatör istasyonları için pratik

Endüstriyel İletişimin Kurulması

DH-485 ve RS-232 arayüzleri, seri iletişime dayalı mevcut otomasyon sistemlerinde faydalı olabilir. Bu, özellikle HMI'nın değiştirilmesinin çevredeki PLC veya kontrol mimarisinde gereksiz değişiklikler gerektirmemesi gereken bakım projeleri için önemlidir.

Nerede Kullanılabilir?

Terminal, operatörlerin makine durumu ve kontrol parametreleri için yerel bir arayüze ihtiyaç duyduğu çeşitli endüstriyel otomasyon ortamları için düşünülebilir. Tipik uygulamalar şunları içerir:

• Üretim ve montaj makineleri
• Yiyecek ve içecek işleme ekipmanları
• Su arıtma sistemleri
• Paketleme ve malzeme taşıma ekipmanları
• Otomotiv üretim hatları
• Endüstriyel kontrol kabinleri
• Makine yenileme projeleri
• Eski HMI değiştirme uygulamaları

Örneğin kompakt bir üretim makinesi, çalışma durumunu, alarmları, süreç değerlerini ve ekipman parametrelerini görüntülemek için HMI'yı kullanabilir. Operatörler daha sonra ayrı bir bilgisayar terminaline bağlı olmak yerine makineyle yerel olarak etkileşime girebilir.

Ancak yenileme projeleri için uygulama uyumluluğu dikkatle kontrol edilmelidir. Denetleyici protokolü, mevcut uygulama dosyası, iletişim yapılandırması, donanım yazılımı, elektrik gereksinimleri ve panel kesiminin tümü satın almadan önce gözden geçirilmelidir.

İletişim Sistemi Nasıl Çalışıyor?

Endüstriyel HMI seçerken iletişim uyumluluğu en önemli faktörlerden biridir. 2711P-T6C20D konfigürasyonu DH-485 ve RS-232 iletişimiyle ilişkilendirilerek uygun eski kontrol mimarileri içerisinde çalışmasına olanak tanır.

DH-485 Haberleşme

DH-485, uyumlu Allen-Bradley kontrolörleri ve operatör arayüzleri arasındaki iletişim için yaygın olarak kullanıldı. Mevcut bir sistemde mühendisler, HMI'yı bağlamadan önce kontrol cihazı modelini, düğüm adreslemesini, iletişim parametrelerini, kablo gereksinimlerini ve ağ topolojisini doğrulamalıdır.

RS-232 İletişimi

RS-232, uyumlu harici cihazlarla yapılandırma, programlama veya iletişim için yararlı olabilecek noktadan noktaya seri iletişim yöntemi sağlar. Gerçek iletişim ayarları, özel uygulama ve bağlı ekipmana göre belirlenmelidir.

FactoryTalk View ME Entegrasyonu

FactoryTalk View Machine Edition, PanelView Plus ekosisteminin önemli bir parçasıdır. Uygulama geliştiricileri, desteklenen terminaller için operatör ekranları, alarmlar, etiketler, gezinme yapıları ve kontrol arayüzleri oluşturabilir. Mevcut bir uygulamayı aktarmadan önce mühendisler, her FactoryTalk projesinin değişiklik yapılmadan aktarılabileceğini varsaymak yerine yazılım sürümlerini ve uyumluluğunu doğrulamalıdır.

Alıcılar Satın Almadan Önce Neleri Kontrol Etmeli?

Endüstriyel otomasyon bileşenleri basit bir model numarası eşleşmesinden fazlasını gerektirir. Uygun bir satın alma değerlendirmesinde hem teknik uyumluluk hem de tedarik durumu dikkate alınmalıdır.

1. Tam Katalog Numarasını Doğrulayın

PanelView Plus terminalleri benzer model numaralarına sahip olabilir ancak ekran boyutu, iletişim arayüzleri, giriş konfigürasyonu veya diğer özellikler bakımından farklılık gösterebilir. Katalog numarasının tamamını mevcut isim plakası ve uygulama belgelerine göre doğrulayın.

2. Elektrik Uyumluluğunu Doğrulayın

Gerekli DC giriş aralığını, güç tüketimini, topraklama düzenini ve kabin güç kaynağını kontrol edin. Değiştirilecek parçanın mevcut kontrol sistemiyle elektriksel olarak uyumlu olması gerekir.

3. Mekanik Boyutları Kontrol Edin

Panel kesme boyutları ve montaj derinliği, yenileme uygulamaları için özellikle önemlidir. Bir terminal elektriksel olarak uyumlu olabilir ancak fiziksel boyutları mevcut üniteden farklıysa yine de kabin modifikasyonu gerekebilir.

4. İletişim Gereksinimlerini Doğrulayın

Uygulamanın DH-485, RS-232 veya başka bir iletişim mimarisine bağlı olup olmadığını doğrulayın. İletişim donanımı tek başına uygulama uyumluluğunu garanti etmez; yazılım ve kontrolör konfigürasyonu da dikkate alınmalıdır.

5. Ürünün Durumunu ve İzlenebilirliğini Değerlendirin

Eski otomasyon ekipmanlarını satın alırken, alıcılar ünitenin yeni mi, yenilenmiş mi, kullanılmış mı yoksa orijinal ambalajında ​​mı tedarik edildiğini açıklamalıdır. Seri numaraları, etiketler, fotoğraflar, test prosedürleri ve garanti koşulları, satın alma kararları için ek bilgi sağlayabilir.

Operatörler Terminalin Bakımını Nasıl Yapabilir?

Basit önleyici bakım, HMI'nın kullanılabilirliğini korumaya ve önlenebilir operasyonel sorunları azaltmaya yardımcı olabilir. Önerilen uygulamalar şunları içerir:

• Ekranı yumuşak, kuru bir bezle temizleyin.
• Dokunmatik ekran yüzeyine zarar verebilecek keskin nesnelerden kaçının.
• Kabin havalandırma yollarını aşırı tozdan uzak tutun.
• Planlı bakım sırasında kabloları ve konnektörleri inceleyin.
• Olağandışı ekranı, dokunmayı veya iletişim davranışını izleyin.
• Önemli HMI uygulama dosyalarını ve konfigürasyon bilgilerini yedekleyin.
• Pil değişimi ve diğer dahili bakım işlemleri için ilgili üreticinin servis belgelerini izleyin.

Artık desteklenmeyen veya hizmet ömrünün sonuna yaklaşan ekipmanlar için belgelenmiş bir yedekleme stratejisinin sürdürülmesi özellikle faydalıdır. Uygulama dosyalarının, iletişim ayarlarının, kablolama bilgilerinin ve yedek parça kayıtlarının tutulması gelecekteki sorun giderme işlemlerini önemli ölçüde daha verimli hale getirebilir.

Allen Bradley 2711P-T6C20D Hakkında Sıkça Sorulan Sorular

Allen Bradley 2711P-T6C20D ne tür bir cihazdır?

PanelView Plus 600 ailesinden endüstriyel bir operatör arayüzüdür. Uyumlu otomasyon ekipmanlarını izlemek ve bunlarla etkileşim kurmak için yerel bir ekran ve giriş arayüzü sağlar.

Bu modelin ekran boyutu nedir?

Bu yazı için incelenen ürün bilgilerinde modelin 5,7 inç renkli TFT ekrana ve 640×480 VGA çözünürlüğe sahip olduğu belirtiliyor.

Dokunmatik ekranın çalışmasını destekliyor mu?

Evet. Yapılandırma, dokunmatik ekran girişini fiziksel tuş takımı/işlev tuşu işlemiyle birlikte kullanarak operatörlerin hem grafiksel hem de fiziksel kontrolleri kullanmasına olanak tanır.

Bu modelle hangi iletişim arayüzleri ilişkilidir?

Feimu ürün bilgileri DH-485 ve RS-232 iletişimini tanımlar. Alıcılar, kurulumdan önce tam donanım konfigürasyonunu isim plakasına ve geçerli teknik belgelere göre doğrulamalıdır.

Terminali programlamak için hangi yazılım kullanılıyor?

Ürün bilgileri FactoryTalk View Machine Edition'ı programlama ortamı olarak tanımlar. Mevcut bir uygulamayı taşırken yazılım sürümü uyumluluğu kontrol edilmelidir.

Bu model yenileme projelerine uygun mu?

Özellikle mevcut sistemin halihazırda uyumlu PanelView ve Allen-Bradley iletişim mimarisini kullandığı durumlarda, uygun güçlendirme uygulamaları için düşünülebilir. Mühendisler değiştirmeden önce elektrik, mekanik, iletişim, aygıt yazılımı ve yazılım uyumluluğunu doğrulamalıdır.

Sonuç: Bu Endüstriyel HMI'yı Nasıl Değerlendirmelisiniz?

Allen Bradley 2711P-T6C20D, kompakt 5,7 inç operatör arayüzünü, dokunmatik ekranı ve tuş takımı girişini, endüstriyel iletişim yeteneklerini ve PanelView Plus ekosistemiyle uyumluluğu birleştirir. Kompakt formatı, makine kontrol panelleri, eski sistem bakımı ve kabin alanının ve mevcut iletişim mimarisinin önemli olduğu yenileme uygulamaları için yararlı olabilir.

Tedarik için en önemli adımlar tam katalog numarasının, teknik özelliklerin, fiziksel boyutların, iletişim gereksinimlerinin, yazılım uyumluluğunun ve ürün durumunun doğrulanmasıdır. Feimu Technology, endüstriyel otomasyon bileşenlerini değerlendiren müşterilere ürün bilgisi ve kaynak bulma desteği sağlar. Otomasyon projeniz için kullanılabilirliği, uyumluluğu, fiyatlandırmayı veya değiştirme seçeneklerini kontrol ediyorsanız,bize UlaşınGereksinimlerinizi görüşmek ve ürün ayrıntıları ve satın alma yardımı almak için.
