Feimu Technology, Allen Bradley 1785-L60L programlanabilir kontrol cihazını denizaşırı müşterilere sunuyor. Bu işlemci, PLC-5/60 serisine aittir ve eski sistem uygulamaları için sıcak bekleme özelliğiyle birlikte 64K kelimelik kullanıcı belleği sağlar. 64K belleğe sahip üst düzey bir işlemci olarak bu modül önceki nesil teknolojiye ait olmasına rağmen birçok eski sistemde hala vazgeçilmez bir merkezi rol oynamaktadır. Mevcut üretim hatlarının istikrarlı çalışmasını sürdürmeye kararlı olan ve uygun maliyetli alternatifler arayan müşteriler için bu yedek parça, hiç şüphesiz, eski sistemlerin bakım sorunlarını etkili bir şekilde çözebilecek son derece güvenilir bir seçimdir.
Allen Bradley 1785-L60L, PLC-5/60 sistemi için üst düzey bir işlemcidir. 64K kelimelik kullanıcı belleği sağlar ve kritik uygulamalar için sıcak bekleme yedekliliğini destekler.
| Parametre | Şartname |
|---|---|
| Ürün Modeli | Allen Bradley 1785-L60L |
| Ürün Serisi | PLC-5/60 |
| Kullanıcı Belleği | 64K kelime (yaklaşık 128K bayt) |
| Maksimum G/Ç Noktaları | Toplam 4096 nokta (2048 giriş + 2048 çıkış) |
| Maksimum G/Ç Rafları | 24 rafa kadar |
| İletişim Bağlantı Noktaları | 1 x DH+, 1 x RS-232 |
| Tarama Süresi | 1K talimat başına 0,5 ms |
| Sıcak Bekleme Desteği | Evet (standart özellik) |
| Programlama Yazılımı | RSLogix 5 |
| Programlama Kablosu | 1747-PIC veya USB dönüştürücü |
| Modül Boyutu | İki yuvalı modül |
| Arka Panel Akım Çekişi | 5V DC'de 2,5A |
| Güç Dağılımı | Maksimum 6W |
| Çalışma Sıcaklığı | 0°C ila 60°C |
| Depolama Sıcaklığı | -40°C ila 85°C |
| Sertifikalar | UL, cUL, CE |
PLC-5/60 ailesi çeşitli varyantları içerir. “L” son eki belirli bir konfigürasyonu belirtir. Bu karşılaştırma modeller arasındaki farkları anlamanıza yardımcı olur.
| Modeli | Hafıza | G/Ç Kapasitesi | Sıcak Bekleme | Fiziksel Boyut |
|---|---|---|---|---|
| 1785-L60B | 64K kelime | 4096 G/Ç | Destekleniyor | 2 yuvalı |
| 1785-L60L | 64K kelime | 4096 G/Ç | Destekleniyor | 2 yuvalı |
| 1785-L80B | 100.000 kelime | 4096 G/Ç | Destekleniyor | 2 yuvalı |
| 1785-L20B | 16K kelime | 1024 G/Ç | Desteklenmiyor | 1 yuvalı |
L60B ve L60L arasındaki temel farklar:
Eski bir ürün olmasına rağmen 1785-L60L hala birçok kritik sistemde kuruludur. İşte gerçek uygulama örnekleri.
| Endüstri | Başvuru | Neden 1785-L60L Kullanılıyor? |
|---|---|---|
| Petrol ve Gaz | Boru hattı izleme ve kontrolü | Kanıtlanmış güvenilirlik. Sistem zaten doğrulandı. Değiştirme, yeniden tasarlamadan daha ucuzdur. |
| Su Arıtma | Pompa istasyonu otomasyonu | 7/24 çalışır. Sıcak bekleme, kesinti yaşanmamasını sağlar. |
| Otomotiv | Montaj hattı koordinasyonu | Mevcut ağ PLC-5'i kullanıyor. İşlemcinin değiştirilmesi hattın çalışır durumda kalmasını sağlar. |
| Depolama | Otomatik depolama ve alma sistemleri | Karmaşık mantık zaten programlanmıştır. Tam sistem yükseltmesi için bütçe yok. |

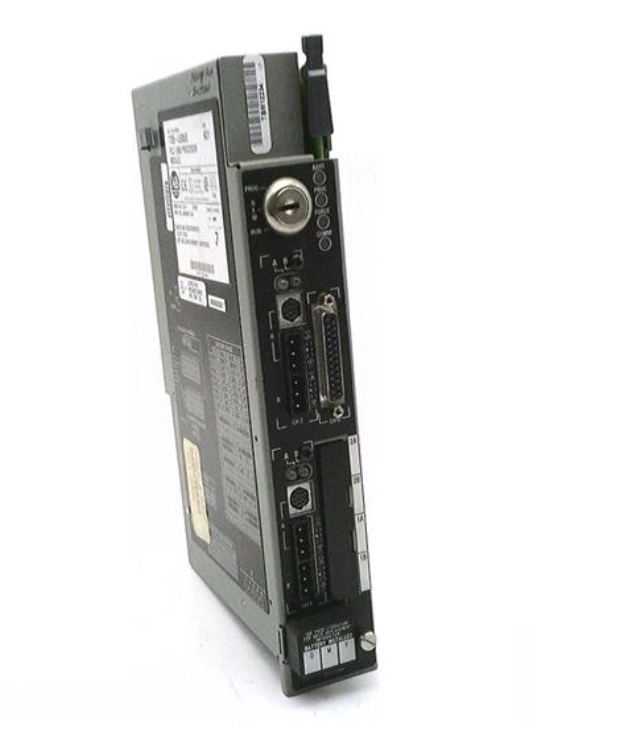

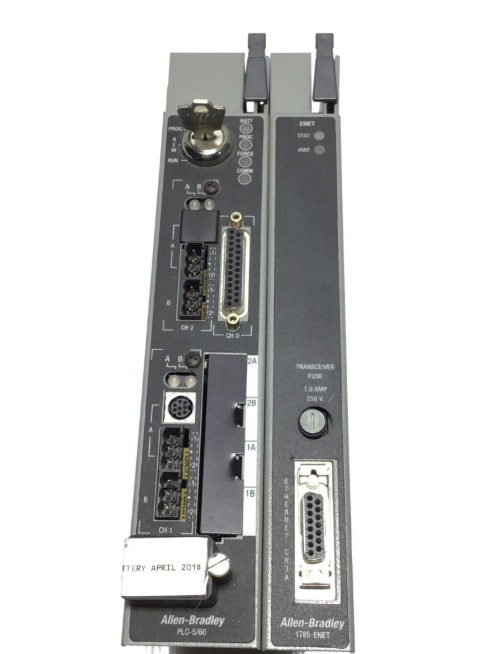

1785-L60L'nin ön panelinde birden fazla LED bulunur. Bunlar, programlama terminali olmadan anında durum bilgisi sağlar.
| NEDEN OLMUŞ | Durum | Anlam | Aksiyon |
|---|---|---|---|
| Güç | Yeşil | İşlemciye güç veriliyor ve normal çalışıyor. | Hiçbir eyleme gerek yok. |
| Güç | Kapalı | İşlemciye güç gelmiyor. | Şasi gücünü kontrol edin. Modül yerleştirmeyi kontrol edin. |
| KOŞMAK | Yeşil | İşlemci ÇALIŞTIR modundadır. | Hiçbir eyleme gerek yok. |
| KOŞMAK | Kapalı | İşlemci PROGRAM modundadır. | RSLogix 5'ten RUN moduna geçin. |
| KOŞMAK | yanıp sönüyor | Güçler etkinken PROGRAM modunda işlemci. | Kuvvetleri kontrol edin. Gerektiğinde etkinleştirin veya devre dışı bırakın. |
| ARIZA | Kırmızı | İşlemci hatası. Donanım veya yazılım hatası. | RSLogix 5'teki hata kodunu kontrol edin. Hatayı silin veya gücü kapatıp açın. |
| yarasa | Kırmızı | Akü voltajı düşük. | Pili 1 hafta içinde değiştirin. |
| DH+ | Yeşil | DH+ iletişimi aktif. | Hiçbir eyleme gerek yok. |
| DH+ | Kapalı | DH+ iletişimi yok. | Kabloyu kontrol edin. Sonlandırıcıyı kontrol edin. Düğüm adresini kontrol edin. |
Allen Bradley 1785-L60L işlemciler yüksek değerli eski bileşenlerdir. Sıklıkla sahteleri yapılır veya hasarlı dahili bileşenlerle satılırlar. Orijinalliği doğrulamak için bu kontrolleri kullanın.
Programı yükledikten sonra işlemci kırmızı bir HATA LED'i gösteriyorsa, sahte olduğundan şüphelenin. Doğrulama için fotoğraflarla Feimu Technology ile iletişime geçin.
Feimu Technology, test edilmemiş işlemcileri göndermez. Her 1785-L60L, depomuzdan ayrılmadan önce aşağıdaki doğrulama sürecinden geçer.
Talep üzerine test raporları mevcuttur. İşlemcinizin test raporunun bir kopyası için sales@feimutech.com adresine e-posta gönderin.
Genellikle binlerce merdiven diyagramı mantığını ve veri tablosunu depolamak için yeterli olan 100K baytlık kullanıcı belleğiyle donatılmıştır.
4096'ya kadar I/O noktasını destekleyerek çok sayıda sensör ve aktüatörün bağlanmasına olanak tanır.
Gerçek zamanlı kontrol için yüksek yanıt verme özelliği sağlayan son derece hızlı mantıksal tarama hızına sahiptir.
DH+ ve Uzak I/O iletişimini destekleyen yerleşik güçlü iletişim fonksiyonları, dağıtılmış bir kontrol sistemi oluşturmak için programlama terminallerine, insan-makine arayüzlerine (HMI) ve diğer kontrolörlere kolay bağlantı sağlar.
Bu Allen Bradley 1785-L60L'nin bileşenleri yoğun bir şekilde düzenlenmiştir ancak hiçbir şekilde düzensiz değildir. Çipin etrafındaki kapasitörler ve dirençler aslında parazite direnmek ve voltajı dengelemek için tasarlanmıştır. Atölyede toz ve nemden kaynaklanan zararları önlemek için levha yüzeyine kalın bir tabaka üç geçirmez boya uygulanır. Isı dağıtma kısmı da çok özeldir, doğrudan ısıya bağlanan geniş bir metal ısı iletim plakası alanı kullanır, küçük fanı kırmak kolay değildir, doğal ısı dağılımına güvenerek kararlı olabilir, bu da daha fazla endişe ile arıza noktasını azaltır.
Bu Allen Bradley 1785-L60L'nin en ayırt edici özelliği dayanıklılığı ve mükemmel uyumluluğudur. Fabrikalardaki birçok eski ekipman ancak eski arayüze sahip bu tip PLC ile mükemmel şekilde uyarlanabilir. Yenisine geçmek yalnızca programın yeniden yazılmasını gerektirmez, aynı zamanda temeldeki G/Ç modülünün değiştirilmesini de gerektirebilir ki bu da çok maliyetlidir. Bu ürün, takıldığında hiçbir sorun yaşamadan doğrudan kullanılabilen evrensel anahtar gibidir. Ayrıca programlama ortamı tanıdık RSLogix 5'tir. Birçok eski mühendis gözleri kapalı olarak program yazabilir ve bu karmaşık yeni yazılımları yeniden öğrenmeye gerek olmadığından bakım için özellikle uygundur.
1. Binlerce parametrenin izlenmesinin gerekli olduğu senaryolar arasında petrol ve gaz boru hattı taşımacılığı, su arıtma tesisleri ve kimyasal reaksiyon proses kontrolü yer alır.
2. Otomobil üretiminde ve büyük montaj hatlarında ana kontrolör olarak birden fazla iş istasyonunun, robotun ve taşıma bantlarının senkronize çalışmasını koordine eder.
3. Büyük otomatik depolama depolarının, yüksek katlı istifleyici vinçlerin ve karmaşık taşıma ve sınıflandırma sistemlerinin kontrolü.
4. Enerji santrali dağıtım sistemleri veya büyük tesisler için enerji izleme ve yönetimi.
