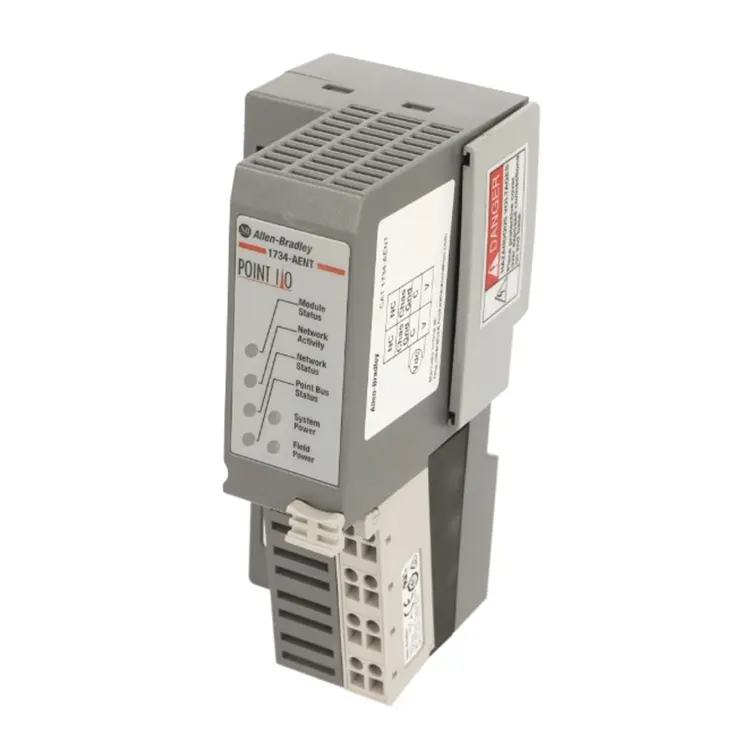

Allen Bradley 1734-AENT

Endüstriyel otomasyon iletişimi alanında uzun bir geçmişe sahip profesyonel bir tedarikçi olarak Feimu Technology, dağıtılmış kontrol sistemlerinin temel sorun noktaları hakkında derin bir anlayışa sahiptir - geleneksel saha sinyal kablolaması, çok sayıda uzun kablonun ana kontrol kabinine geri çekilmesini gerektirir. Bu sadece kablo ve işçilik açısından yüksek maliyetlere yol açmakla kalmaz, aynı zamanda kolaylıkla sinyal zayıflamasına ve hat arızalarının giderilmesinde zorluklara yol açar.

Allen Bradley 1734-AENT, sahadaki I/O modüllerini doğrudan ekipman tarafında dağıtabilir. Tüm sensör ve aktüatör verileri, tek bir endüstriyel Ethernet ağ kablosu aracılığıyla ana kontrolöre doğru bir şekilde iletilebilir, bu da sistem kablolamasını önemli ölçüde basitleştirir, proje maliyetlerini azaltır ve veri aktarımının gerçek zamanlı performansını ve kararlılığını artırır.

Parametreler

Dağıtılmış kontrolün temel iletişim merkezi

1. Sahadaki verilerin yüksek hızlı ve hassas iletimini sağlayın

Allen Bradley 1734-AENT, EtherNet/IP ağının çekirdek adaptör modülü olarak temel işlevi, sahadaki yüzlerce veya binlerce sensör ve aktüatörden veri toplama ve iletimini tamamlamaktır. Dijital ve analog sinyalleri sahadaki I/O modüllerinden tek bir endüstriyel Ethernet ağ kablosu aracılığıyla sistemin ana kontrolörüne hassas ve gerçek zamanlı olarak iletebilir, geleneksel kablolamanın fiziksel mesafe sınırlamalarından tamamen kurtularak dağıtılmış I/O sistemlerinin esnek bir şekilde konuşlandırılmasına olanak tanır.

2. Sistem kablolamasını önemli ölçüde basitleştirin ve proje maliyetlerini azaltın

Geleneksel dağıtılmış kontrol sistemlerinde, sahadaki her sinyalin uzun kablolar aracılığıyla ana kontrol kabinine geri çekilmesi gerekir ve kablo tedariki, manuel kablolama ve daha sonraki bakım maliyetleri son derece yüksektir. I/O modüllerini doğrudan sahadaki ekipmanın yanına yerleştirebilir ve tüm sinyallerin yalnızca tek bir ağ kablosu üzerinden iletilmesi gerekir; bu da kullanılan kablo miktarını ve kablolama işi miktarını önemli ölçüde azaltırken aynı zamanda hat arızası olasılığını azaltır ve müşterilerin projenin donanım ve işçilik maliyetlerini önemli ölçüde azaltmasına yardımcı olur.

3. Tüm POINT I/O modül serileriyle uyumludur

Bu modül Rockwell'in POINT I/O serisi için özel ağ bağdaştırıcısıdır. Aynı serideki dijital giriş/çıkış, analog giriş/çıkış ve sıcaklık kazanımı gibi her türlü fonksiyonel modülle sorunsuz bir şekilde entegre olabilir. Ek adaptör bileşenlerine ihtiyaç duymadan, eksiksiz bir dağıtılmış I/O sisteminin hızlı bir şekilde kurulmasına olanak sağlar. Son derece güçlü uyarlanabilirliğe sahiptir ve Logix mimarisi altında dağıtılmış kontrol için standart bir çekirdek bileşendir.

Endüstriyel düzeyde yüksek performanslı iletişim özellikleri

1. Entegre 4 bağlantı noktalı endüstriyel Ethernet anahtarı

Allen Bradley 1734-AENT'in en öne çıkan özelliklerinden biri, yerleşik anahtar işlevselliğini içeren yerleşik 4 bağımsız endüstriyel Ethernet arayüzüdür. Müşterilerin, birden fazla I/O modülü ve saha cihazı için ağ basamaklandırması sağlamak amacıyla ek endüstriyel anahtarlar satın almasına gerek yoktur. Bu sadece ek donanım satın alma maliyetlerinden tasarruf etmekle kalmaz, aynı zamanda kontrol kabinindeki kurulum alanını da önemli ölçüde azaltarak sistem düzenini daha kompakt ve verimli hale getirir.

2. Esnek ağ adresi yapılandırmasını destekler

Modül tamamen esnek EtherNet/IP ağ adresi yapılandırmasını destekler. Müşterinin sistem mimarisi gereksinimlerine göre IP adresleri, alt ağ maskeleri, ağ geçitleri ve diğer ağ parametreleri esnek bir şekilde ayarlanabilir. Ayrıca çeşitli endüstriyel Ethernet ağ mimarilerine sorunsuz bir şekilde uyum sağlayabilen hem DHCP otomatik tahsisini hem de statik IP manuel ayar modlarını destekler. İster yeni bir sistem ister eski bir sistem yenilemesi olsun, ağ yapılandırmasını hızlı bir şekilde tamamlayarak sistem hata ayıklama zorluğunu azaltabilir.

3. Yerleşik hassas ağ topolojisi teşhis fonksiyonu

Modül, özel bir ağ topolojisi teşhisi ve arıza alarm mekanizması ile donatılmıştır. Tüm dağıtılmış I/O sisteminin ağ bağlantı durumunu gerçek zamanlı olarak izleyebilir. Kırık ağ kabloları, çevrimdışı cihazlar veya ağ anormallikleri gibi arızalar meydana geldiğinde, arızanın meydana geldiği ağ bölümünü ve cihaz düğümünü doğru bir şekilde tespit edebilir ve alarm bilgilerini PLC ana kontrolörüne gerçek zamanlı olarak gönderebilir. Bakım personeli, fabrika genelinde hat aramaya gerek kalmadan arızanın yerini anında öğrenebilir, bu da arıza tespit ve onarım süresini önemli ölçüde azaltır ve ekipmanın arıza süresini en aza indirir.

4. Mikrosaniye düzeyinde gerçek zamanlı veri yanıtı elde edin

Modül, endüstriyel kontrolün gerçek zamanlı gereksinimleri için derinlemesine optimize edilmiştir. Ana denetleyiciden gelen veri isteklerine yanıt verme hızı son derece hızlıdır ve mikrosaniye seviyesinde gerçek zamanlı veri iletimi ve yanıtını mümkün kılar. Sistem yüzlerce I/O noktasıyla donatılmış olsa bile, veri iletiminin gerçek zamanlı ve senkronizasyonunu koruyabilir, otomatik üretim hatları ve hassas ekipman kontrolü gibi son derece yüksek zamanlama gereksinimlerine sahip senaryolara mükemmel şekilde uyum sağlayarak tüm kontrol sisteminin istikrarlı çalışmasını sağlayabilir.

Tam proses kalite kontrolü ile fabrika teslimat standardı

1. Ağ portlarının derinlemesine temizlenmesi ve pinlerin onarımı

Feimu Technology, her Allen Bradley 1734-AENT modülü için sıkı ağ bağlantı noktası hazırlık prosedürleri yürütür. Özel elektronik temizleme maddeleri kullanılarak, her Ethernet arayüzü 360 derecelik aralıksız bir şekilde tamamen temizlenir, ağ bağlantı noktasının içindeki toz, yağ lekeleri ve oksidasyon katmanları tamamen giderilir; aynı zamanda ağ portu içindeki metal pinler tek tek düzleştirilip onarılarak pinlerin düz ve iyi temas halinde olması sağlanarak dengesiz ağ bağlantısı ve pin oksidasyonu veya deformasyonundan kaynaklanan paket kaybı gibi sorunlar ortadan kaldırılır.

2. Yeni toz geçirmez kapaklar ve görünüm hazırlığı

Her modül için ağ bağlantı noktası toz geçirmez kapaklarını değiştirerek, piyasadaki benzer ürünlerde toz geçirmez kapakların bulunmaması ve eskimiş ve hasar görmüş toz geçirmez kapaklar sorununu tamamen çözeceğiz. Bu, toz ve döküntülerin ağ bağlantı noktasına girmesini etkili bir şekilde önleyerek uzun süreli kullanım sırasında modülün stabilitesini sağlar; aynı zamanda yüzeydeki yağ lekelerini, lekeleri ve eskime izlerini gidermek için modül kabuğu derinlemesine temizlenir ve müşterinin teslim aldığı ürünün görünüm olarak düzgün, mükemmel durumda ve kurulumdan sonra hemen kullanıma hazır olduğundan emin olmak için paneldeki dip anahtarı ve gösterge ışıkları kapsamlı bir şekilde incelenip temizlenir.

3. Tam işlev testi ve parametre sıfırlama

Fabrikadan ayrılmadan önce profesyonel teknisyenlerimiz, modülün her fonksiyonunun orijinal fabrika standartlarına tam olarak uyduğundan emin olmak için ağ bağlantı noktası bağlantısı, veri iletim kararlılığı, topoloji teşhis fonksiyonu, adres yapılandırma fonksiyonu vb. dahil olmak üzere modül üzerinde tam boyutlu bir fonksiyon testi yapacaktır; aynı zamanda modülün üst kısmındaki dip anahtarları, modülü fabrika varsayılan parametre durumuna geri yüklemek için sıfırlanacaktır. Müşteri bunu aldıktan sonra ek sıfırlama işlemlerine gerek kalmaz ve doğrudan ağ yapılandırmasını ve sistem entegrasyonunu gerçekleştirebilir, bu da proje hata ayıklama süresini önemli ölçüde azaltır.

4. Sıkı yaşlanma ve çevreye uyum testleri

Tüm modüller, endüstriyel tesislerin zorlu çalışma ortamını simüle etmek için endüstriyel düzeyde yüksek ve düşük sıcaklık eskime testlerine, nem döngüsü testlerine ve titreşim testlerine tabi tutulacak, böylece modülün yüksek sıcaklık, yüksek nem ve titreşim ortamlarında istikrarlı bir şekilde çalışabilmesi sağlanacak, erken arıza sorunu ortadan kaldırılacak ve yalnızca tüm test öğelerini geçen ürünler envantere girecek ve sevkiyatı bekleyecek, böylece müşteriye teslim edilen her ürünün orijinal fabrika düzeyinde kalite ve güvenilirliğe sahip olması sağlanacaktır.

Tüm senaryolara uyum için esnek dağıtım yeteneği

1. Çeşitli EtherNet/IP endüstriyel Ethernet sistemlerine adaptasyon

Allen Bradley 1734-AENT, EtherNet/IP endüstriyel Ethernet protokolü için özel olarak tasarlanmış standart bir adaptördür. Rockwell Logix 5000, CompactLogix, MicroLogix ve diğer tam seri PLC ana kontrolörleriyle mükemmel şekilde entegre olabilir. İster yeni kurulmuş bir otomasyon sistemi, ister eski bir sistemin yükseltilmesi olsun, ek protokol dönüştürme bileşenlerine gerek kalmadan sorunsuz bir şekilde uyarlanabilir ve eksiksiz bir dağıtılmış I/O kontrol sistemi hızlı bir şekilde kurulabilir.

2. Dağıtılmış I/O sistemlerinin çeşitli dağıtım gereksinimlerine esnek adaptasyon

Modül yıldız, veri yolu ve halka gibi çeşitli endüstriyel Ethernet topolojilerini destekler. Sahadaki ekipman düzeni ve kablo döşeme koşullarına bağlı olarak, dağıtılmış I/O modüllerinin en yakın dağıtımını sağlamak için en uygun ağ mimarisi esnek bir şekilde seçilebilir ve geleneksel kablolamanın fiziksel mesafe sınırlamalarından tamamen kurtulur. İster büyük fabrikalarda tam alanlı dağıtılmış kontrol, ister tek bir cihaz için uzaktan I/O genişletme olsun, mükemmel bir şekilde uyarlanabilir.

3. Çeşitli endüstrilerdeki tüm endüstriyel kontrol senaryolarını kapsar

Bu modülün uygulama senaryoları son derece kapsamlıdır ve otomotiv imalatı, yiyecek ve içecek, ilaç ve kimya endüstrileri, su arıtma, lojistik ve depolama, baskı ve paketleme vb. gibi çoğu endüstriyel sektörün otomasyon kontrol gereksinimlerini kapsar. İster üretim hatlarında dağıtılmış sinyal alımı, ekipmanların uzaktan kontrolü veya akıllı fabrikalarda tam alanlı veri toplama olsun, istikrarlı, yüksek hızlı ve güvenilir iletişim desteği sağlayabilir. Endüstriyel düzeyde dağıtılmış otomasyon sistemleri için evrensel bir temel iletişim bileşenidir.

4. Eski sistemlerin düşük maliyetli yükseltilmesi

Halen fabrikada çalışmakta olan eski PLC sistemleri için Allen Bradley 1734-AENT, orijinal ana denetleyiciyi değiştirmeden düşük maliyetli dağıtılmış yükseltme gerçekleştirebilir. Yalnızca bu modülün kullanılmasıyla, sahadaki G/Ç noktalarının dağıtılmış genişlemesi gerçekleştirilebilir, bu da yenilemenin donanım yatırımı ve inşaat süresini önemli ölçüde azaltır, eskimiş sistemin aynı zamanda esnek dağıtılmış kontrol dağıtımı sağlamasına olanak tanır, eski ekipmanın hizmet ömrünü uzatır ve fabrikanın yükseltme maliyetlerini azaltır.

Soru-Cevap

1.Tüm POINT I/O serisi modüllerle doğrudan uyumlu olabilir mi?

Allen Bradley 1734-AENT, Rockwell POINT I/O serisi için özel bir EtherNet/IP ağ bağdaştırıcısıdır. Dijital giriş/çıkış, analog giriş/çıkış, sıcaklık toplama ve aynı serideki sayaçlar gibi çeşitli fonksiyonel modüllerle mükemmel şekilde entegre olabilir. Hiçbir ek adaptör bileşenine gerek yoktur; sistem kurulumunu tamamlamak için kurmanız yeterlidir.

2. Modülde yerleşik 4 ağ bağlantı noktası doğrudan diğer cihazlara bağlanabilir mi?

Modül endüstriyel anahtar işleviyle donatılmıştır. 4 ağ bağlantı noktası, çapraz kabloların otomatik anlaşmasını ve otomatik tanımlanmasını destekler. Ek karmaşık konfigürasyonlara gerek kalmadan doğrudan diğer I/O modüllerine, saha cihazlarına, dokunmatik ekranlara vb. bağlanabilirler. Tak-çalıştır özelliği sayesinde sistemin ağ mimarisini önemli ölçüde basitleştirir.

3. Önceki sistemimde EtherNet/IP için başka markanın adaptörünü kullanıyordum. Bu doğrudan değiştirilebilir mi?

Evet, doğrudan değiştirilebilir. Allen Bradley 1734-AENT, EtherNet/IP standart protokolüyle uyumlu evrensel bir adaptördür. EtherNet/IP protokolünü destekleyen tüm PLC ana kontrolörleriyle mükemmel şekilde entegre olabilir. Değiştirme işlemi sırasında orijinal sistemin ağ mimarisini veya kontrol programını değiştirmeye gerek yoktur. Yalnızca basit adres yapılandırması gereklidir ve yenileme döngüsü son derece kısadır.

4. Modülün ağ topolojisi teşhis fonksiyonu, spesifik hatalı ekipmanı tam olarak tespit edebilir mi?

Modülün yerleşik topoloji teşhis fonksiyonu, tüm ağdaki tüm düğümleri ve cihazları gerçek zamanlı olarak izleyebilir. Çevrimdışı cihazlar, kopuk ağ kabloları veya anormal ağ koşulları gibi arızalar meydana geldiğinde, arızanın meydana geldiği spesifik ağ segmentini, cihaz düğümünü ve port numarasını tam olarak tespit edebilir ve alarm bilgilerini gerçek zamanlı olarak PLC'ye gönderebilir. Bakım personeli, hattın her bölümünü tek tek test etmeye gerek kalmadan, alarm bilgisine göre doğrudan arıza noktasına gidebilir ve sorun giderme işlemlerini gerçekleştirebilir.
