Geleneksel merkezi kontrol kabinleri, uzun kablo mesafeleri ve yüksek malzeme tüketimi gerektirir; bu da çok sayıda sinyal toplama modülünün kompakt muhafazalara sığmasını zorlaştırır. Standart giriş modülleri genellikle sağlam anti-titreşim performansından yoksundur ve bu da yanlış sinyal tetiklenmesine ve mantık hatalarına yol açar. POINT I/O dağıtımlı mimarisinden yararlanan Allen Bradley 1734-IB8K, kablo uzunluğunu en aza indirmek için ekipmana yakın monte edilebilir. Yüksek yoğunluklu 8 kanallı tasarımı montaj alanından tasarruf sağlarken, 0,5 ms'lik geri tepme gecikmesi geçici gürültüyü filtreleyerek PLC'ye iletim sırasında sinyal bütünlüğünü sağlar ve sinyal kaybının neden olduğu sistem mantık anormalliklerini önler.
Endüstriyel kontrol yedek parça ihracatında neredeyse yirmi yıllık deneyime sahip olan Feimu Technology, orijinal, yenilenmemiş modüllerin tedarik edilmesinde uzmanlaşmıştır. Standartlaştırılmış gelen ve giden test prosedürlerini ve 12 saatlik bir teknik destek yanıt mekanizmasını kullanarak model seçimi ve devreye alma, envanter stoklama ve orijinallik doğrulamaya kadar çeşitli zorluklar için tek elden çözüm sunuyoruz.
1. PNP Saha Cihazlarıyla Uyumlu Batan Giriş

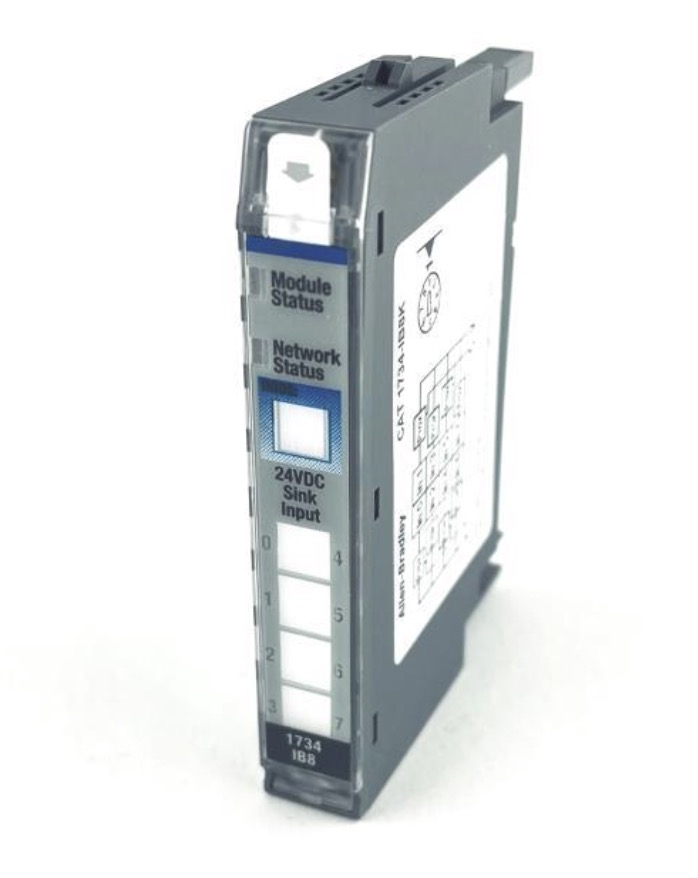

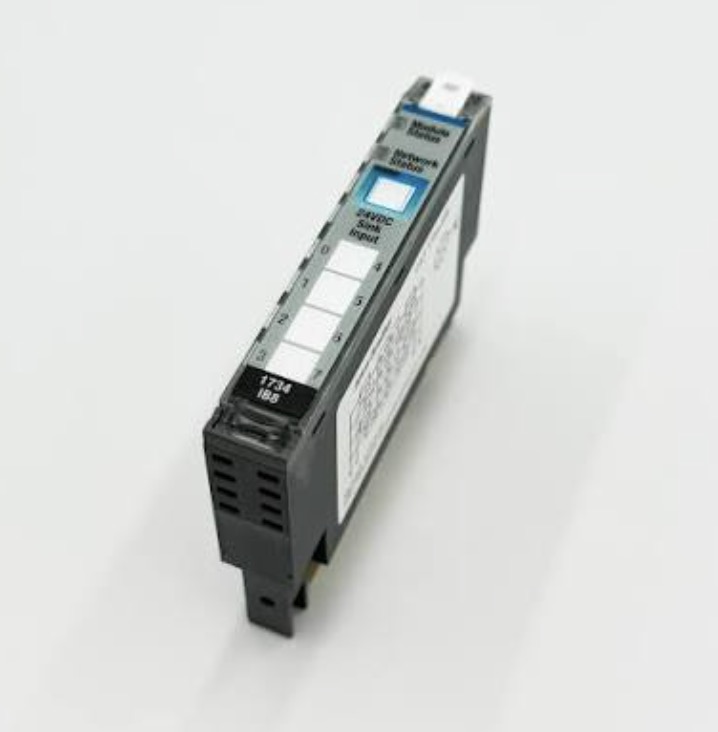

1734-IB8K bir azalan giriş modülüdür; giriş devresi DC negatif terminaline bağlanır. Harici cihazın modülün giriş terminallerine pozitif voltaj sinyali sağladığı alanda PNP sensörleri veya basmalı düğme anahtarları gerekir. Ana akım 24V DC endüstriyel sensörlerle uyumludur. NPN cihazlarıyla uyumlu değildir; Yanlış satın almaları önlemek için seçim aşamasında ekipman türlerinin doğrulanmasına yardımcı olabiliriz.
2. Girişim Darbelerini Filtrelemek için 0,5 ms Geri Dönme Gecikmesi
Modül, minimum 0,5 ms'lik geri dönme gecikmesine sahiptir; 0,5 ms'den kısa süren anlık gürültü darbeleri otomatik olarak bastırılır. Atölye titreşimleri veya kablo parazitlerinden kaynaklanan geçici yanlış sinyaller PLC tarafından tanınmaz, böylece kontrolör kaynaklarını tüketecek ek filtreleme kodu gerektirmeden donanım düzeyinde program arızası olasılığı azalır.
3. Dahili Donanım Sayma Fonksiyonu Yok
Modülün kendisi bir donanım sayacı içermez ve yalnızca dijital sinyal edinimi için ayrılmıştır. Yüksek hızlı darbe sayımı veya frekans ölçümü gerekiyorsa ilgili hesaplamalar ControlLogix veya CompactLogix kontrol cihazında programlanmalıdır; yüksek frekanslı sayım ihtiyaçları için özel bir sayım modülü önerebiliriz.
4. DIN Ray Klipsi ile Hızlı Montaj
Endüstri standardı DIN rayı montaj yöntemini kullanır ve kablolama için çıkarılabilir bir RTB (Çıkarılabilir Terminal Bloğu) özelliğine sahiptir. Ünite kompakt ve hafiftir, minimum raf alanı kaplar ve bu da onu, alanı kısıtlı duvara monte elektrik kabinleri veya ekipmanın yan tarafına monte edilen uzak istasyonlar için ideal kılar.
5. Standart Arka Panel Güç Tüketimi Parametreleri
POINTBus arka paneli (5V DC) tarafından çalıştırıldığında modül 75mA çalışma akımı tüketir. Bu değer, tüm uzak istasyonun güç kapasitesi planlanırken doğrudan kullanılabilir ve birden fazla modülün istiflenmesinden kaynaklanan arka panel güç aşırı yüklemelerinin veya iletişim kesintilerinin önlenmesine yardımcı olur.
| Bağlanmak | Şartname |
| Ürün Serisi | NOKTA G/Ç |
| Modül Türü | Dijital Giriş Modülü |
| Giriş Sayısı | 8 puan |
| Giriş Türü | DC Lavabo Girişi |
| Nominal Giriş Gerilimi | 24VDC |
| Gerilim Aralığı | Yaklaşık 10 ila 28,8V DC |
| Giriş Akımı | Yaklaşık 2 ila 5mA |
| Giriş Gecikmesi | 0,5 ms (donanım + yazılım ayarlanabilir) |
| POINTBus Akımı | 75mA @ 5VDC |
| Çalışma Sıcaklığı | -20 ila 55°C |
| Kurulum Yöntemi | DIN rayı |
| Koruma Tipi | Konformal Kaplamalı |
| Modül Ağırlığı | Yaklaşık 32g |
| Boyutlar (Y×G×D) | Yaklaşık 56×12×75,5 mm |
1. POINT I/O Aksesuarlarıyla Tam Uyumluluk
Allen Bradley 1734-IB8K, kapsamlı POINT I/O ürün serisinin bir parçasıdır ve modüller arasında veri alışverişi için arka panel veriyolunu kullanan uzak istasyonlar oluşturmak için 1734-APB (DeviceNet) veya 1734-EPN (EtherNet/IP) gibi adaptörlerle eşleştirilebilir.
2. Ana Logix Kontrol Cihazlarıyla Sorunsuz Uyumluluk
Ağ yapılandırıldıktan sonra tüm ControlLogix ve CompactLogix PLC serileriyle sorunsuz bir şekilde arayüz oluşturur. Yazılım yapılandırması, ek eklentilere ihtiyaç duymadan modülü tanır ve hem yeni projelerde hem de kapasite genişletmelerinde veya mevcut ekipman yükseltmelerinde anında dağıtıma olanak tanır.
3. Standart Uzaktan G/Ç Dağıtım Şeması
Dağıtılmış bağlantı sistemi dört katmandan oluşur: merkezi kontrol PLC kabini → EtherNet/IP endüstriyel kablolama → ekipmanın yakınında bulunan POINT I/O uzak trafo merkezleri → saha anahtarı sinyal alımı için 1734-IB8K modülleri. G/Ç noktalarının üretim ekipmanına yakın yerleştirilmesi, uzun mesafeli kablo geçişlerini önemli ölçüde azaltır, böylece kablolamayla ilgili işçilik ve malzeme maliyetlerini azaltır.
4. Modüler Tasarım Gelecekteki Güçlendirmeyi Kolaylaştırır
Monolitik büyük ölçekli G/Ç raflarının aksine, tek bir modül arızası tüm trafo merkezinin sökülmesi yerine yalnızca o belirli modülün değiştirilmesini gerektirir. Bu, bakım için kesinti süresini önemli ölçüde azaltarak sürekli üretim hatlarının operasyonel ihtiyaçlarını karşılar.
1.1. 24V DC pozitif terminalini sensör güç kaynağı ortak terminaline bağlayın;
1.2. Sensörün pozitif çıkış sinyali kablosunu ilgili giriş kanalına (IN0'dan IN7'ye) bağlayın;
1.3. Sensörün negatif ortak terminalini modülün DC COM ortak terminaline bağlayın;
1.4. Yalnızca standart 24V DC algılama cihazlarını destekler; 12V düşük voltaj sensörleri modül tarafından tanınamaz veya okunamaz.
Uyumlu kablo kesitleri 0,5mm² ila 1,5mm² arasındadır (22AWG ila 16AWG'ye eşdeğer); 8 mm'lik tek tip bir sıyırma uzunluğu gereklidir; yetersiz uzunluk zayıf temasa yol açarken, aşırı uzunluk bitişik terminallerde kısa devre oluşması riskini taşır.
3. Yaygın Kablolama Hatası Uyarıları
En sık karşılaşılan sorun, sensörün çıkış polaritesinin ters olması, modülün giriş sinyallerini tanımasını engellemesi ve kanal gösterge ışıklarının kapalı kalmasına neden olmasıdır. Teknisyenlerin PNP/NPN türlerini önceden doğrulayabilmesi için cihaz modelleri satın alma sırasında sağlanmalıdır; Sahada kablolama sırasında referans diyagramlarının sağlanması, devreye alma sırasında yeniden çalışmayı en aza indirmeye yardımcı olur.
1. Malzeme Taşıma Ekipmanı Yer Değiştirme Tespiti
"Yerinde malzeme" yakınlık anahtarlarından sinyal almak için kompakt, yana monteli kontrol kabinlerine birden fazla 1734-IB8K modülü monte edilebilir. Yüksek yoğunluklu, 8 kanallı düzen, kabin genişletme ihtiyacını ortadan kaldırırken, malzeme taşıma durumu hakkında gerçek zamanlı geri bildirim sağlayarak üretim hattında istikrarlı bir sıralama mantığı sağlar.
2. Küçük ölçekli paketleme ekipmanı: Sayma ve sensör verilerinin toplanması
Mekanik titreşimin neden olduğu geçici gürültü darbelerini filtrelemek için yerinde PNP sayım sensörleriyle eşleşerek doğru ürün sayımı kaydı sağlar. 0,5 ms'lik geri dönme gecikmesi, çift sayımı önleyerek hatalı paketlenmiş ürün oranını azaltır.
3. Operatör konsolu: Kontrol düğmeleri için merkezi sinyal toplama
Ana kontrol konsolundaki başlatma/durdurma, sıfırlama ve acil durdurma düğmeleri doğrudan modüle bağlanır. Dağıtılmış trafo merkezleri yerel olarak konumlandırılarak düzinelerce uzun kablonun merkezi kontrol kabinine geri yönlendirilmesi ihtiyacını ortadan kaldırır; bu, kabin içi kablolamanın düzenli olmasını sağlar ve gelecekteki denetimleri kolaylaştırır.
1. Sürekli yeşil: Arka panel gücü normal, modül iletişimi sorunsuz olarak tanınıyor; herhangi bir işlem yapılmasına gerek yoktur.
2. Tamamen kapalı: Trafo merkezi arka panelinin gücü kesilmiştir veya veri yolu konektörünün teması zayıftır; güç kaynağını ve arka panel pinlerini kontrol edin.
3. Sürekli kırmızı: Donanım hasarı veya yazılım yapılandırma parametresi uyumsuzluğu; Yapılandırma yeniden indirildikten sonra hata devam ederse üniteyi değiştirin.
1. Sürekli yeşil: Giriş terminali >10V DC sinyali alır; anahtar/sensör "AÇIK" durumdadır.
2. Kapalı kalır: Giriş voltajı <3V DC'dir (geçerli sinyal yok); sensör ve kablo bağlantılarını kontrol edin.
1. Otomatik modül tarama ve tanımlama
Yazılımın donanım ağacında ilgili POINT I/O ağ bağdaştırıcısına sağ tıklayın ve "Modülleri Keşfet" seçeneğini seçin; program bağlı 1734-IB8K'yi otomatik olarak tanımlar ve tek tıklamayla ekler.
2. Manuel modül ekleme
Donanım kataloğunda 1734 NOKTA G/Ç → Dijital Giriş arasında gezinin; 1734-IB8K modelini seçin ve ilgili adaptöre manuel olarak takın, ardından kaydetmeden önce trafo merkezi adresini ve arka panel yuvası parametrelerini girin.
3. Teknik destek ve Soru-Cevap
Yapılandırma sırasında tarama hataları, eksik kanal verileri veya açılır hata pencereleri gibi sorunlar ortaya çıkarsa, yazılım ekran görüntüsünü ve trafo merkezi donanım listesini göndermeniz yeterlidir; Teknik personelimiz 12 saat içerisinde çözüm sağlayacaktır.
1. Muhafaza ve Etiket Doğrulaması
Orijinal modül muhafazası, standart POINT I/O gri-beyaz kaplamaya sahiptir; tek tip renktedir ve renk solması yoktur veya düşük kaliteli plastiğin tipik ucuz, parlak parlaklığına sahiptir. Model etiketi yüksek sıcaklıkta kalıcı baskı kullanır; "1734-IB8K" metni net ve eksiksizdir, oysa sahte etiketlerde genellikle bulanık metinler ve kolayca soyulan veya kalkan kenarlar bulunur.
2. Terminal Bloğu ve Arka Panel Konnektörünün İncelenmesi
Birlikte verilen RTB (Çıkarılabilir Terminal Bloğu) orijinal, sert gri plastikten yapılmıştır ve yapışmadan sorunsuz bir şekilde bağlanır. Arka panel veriyolunda, kıvrımlardan veya oksidasyon noktalarından arınmış olarak düzgün bir şekilde düzenlenmiş kalınlaştırılmış, altın kaplamalı düz pimler bulunurken, sahte ürünler genellikle uzun süreli çalışma sırasında zayıf temasa eğilimli olan kalay kaplı pimler kullanır.
3. PCB Uyumlu Kaplama Kontrolü
Orijinal devre kartları, nemli veya tozlu ortamlarda devrenin eskimesini yavaşlatan koruyucu bir kaplamayla (neme ve toza dayanıklı) tamamen kaplanmıştır. Sahte modüllerin çoğu bu kaplamayı içermez, bu da kısa süreli neme maruz kaldıktan sonra devre sızıntısına veya sinyal kaymasına neden olur.
4. Ağırlığa Dayalı Tanımlama
Orijinal birimler ile aynı modelin sahteleri arasında gözle görülür bir ağırlık farkı vardır. Kurulumdan sonra hatalı kanal okumaları veya anormal gösterge ışığı davranışıyla karşılaşırsanız, lütfen ünitenin ön, arka ve arka panel pinlerinin fotoğrafını çekin ve orijinallik doğrulaması için bunları bize gönderin.
Her Allen Bradley 1734-IB8K ünitesi depodan çıkmadan önce kapsamlı bir manuel incelemeye tabi tutulur; test edilmemiş modüller asla doğrudan gönderilmez. Tam inceleme adımları aşağıdaki gibidir:
1. İlk Görsel İnceleme
Muhafaza rengini ve etiket netliğini doğrulayın; arka panel veriyolu pimlerini bükülme veya darbe hasarı açısından inceleyin; terminal bloğunda çatlak olmadığından ve kilitleme mekanizmasının sağlam olduğundan emin olun.
2. Arka Panel İletişim Testi
Modülü standart bir POINT I/O test istasyonuna bağlayın ve uygun adaptörle açın; programlama yazılımının donanımı doğru şekilde tanımladığını ve herhangi bir iletişim hatası olmadığını doğrulayın.
3. Sekiz Kanalın Tamamı için Tam Sinyal Testi
IN0'dan IN7'ye kadar olan kanalları sırayla tetiklemek için standart bir 24V DC sinyal kaynağı kullanın; Sinyal alımının (açık/kapalı durumu) her kanal için normal olduğunu ve tek nokta arızası olmadığını doğrulayın.
4. Geri Dönme ve Gecikme Parametresi Doğrulaması
Giriş yanıtı gecikmesine yönelik cihaz testi, donanım geri dönme değerinin hiçbir parametre sapması olmadan 0,5 ms standart aralıkta sabit kaldığını doğrular.
5. Kanal Gösterge Işığı Denetimi
Her kanalın LED mantığının OEM standartlarıyla eşleştiğini doğrulamak için her giriş sinyali ayrı ayrı tetiklenir, böylece hasarlı veya işlevsiz gösterge ışıkları olmadığından emin olunur.
6. Koruyucu Ambalaj ve Sızdırmazlık
Testin tamamlanmasının ardından ünite, özel yapım, kalınlaştırılmış anti-statik bir torbaya ve ardından koruyucu köpük dolgulu beş katmanlı bir kartona yerleştirilir; modül seri numarasını ve test tarihini gösteren etiketler yapıştırılmıştır.
1. Orijinal Endüstriyel Kontrol Yedek Parçaları İçin Yerleşik, Güvenilir Kaynak
2005 yılında Jiangmen, Guangdong'da kurulan şirket, otuzdan fazla ülkedeki müşterilerine sürekli olarak Rockwell, Siemens, GE ve Schneider marka orijinal endüstriyel kontrol bileşenlerini tedarik etmektedir. Yalnızca orijinal OEM ürünleriyle ilgileniyoruz; asla yenilenmiş, değiştirilmiş veya sahte modüller satmıyoruz ve tedarik zincirimizin tam izlenebilirliğini sağlıyoruz.
2. POINT I/O Serisinin Özel Stoku
POINT I/O ürün grubunda on yılı aşkın uzmanlığımızla, ortak dijital giriş/çıkış ve analog toplama modüllerinin geniş bir envanterini tutuyoruz. Acil değişim gerektiren beklenmedik ekipman kesintileriyle karşı karşıya kalan fabrikalar için, stokları doğrulayabilir ve aynı gün içinde sevkiyat ayarlayabilir, böylece üretim hattının durmasını en aza indirebiliriz.
3. Kapsamlı Teknik Destek
Ekibimiz, POINT I/O dağıtılmış sistem projelerinde geniş deneyime sahiptir ve müşterilere model seçimi, kablo bağlantı şeması referansları, Studio 5000 yapılandırma ayarları ve arıza teşhisi konularında yardımcı olur. Teknik sorulara 12 saat içinde, ticari tekliflere ise 24 saat içinde tam yanıt veriyoruz.
4. Uyumlu Aksesuarların Tek Noktadan Temini
1734-IB8K'yi satın alırken aynı anda eşleşen RTB terminal tabanlarını, EtherNet/IP veya DeviceNet ağ adaptörlerini ve DIN rayı aksesuarlarını da edinebilirsiniz. Birden fazla satıcıdan kaynak sağlamaya gerek yoktur; Uzak istasyon için tek bir siparişte eksiksiz bir donanım paketi sağlıyoruz.
C: "K" son eki, modülün belirli bölgeler için uyumluluk sertifikasını geçtiğini gösterir. Temel elektriksel parametreleri, kanal performansı ve yazılım konfigürasyonu standart versiyonla aynıdır; sahada program değişikliği gerektirmeden doğrudan değiştirilebilirler.
C: Evet, tamamen desteklenmektedir. Merkezi kontrol PLC'sinin EtherNet/IP endüstriyel kablolaması aracılığıyla sahadaki POINT I/O istasyonuna bağlanmasıyla 1734-IB8K, ayrı sinyalleri yerel olarak toplamak için ekipmanın yakınına kurulabilir ve kablolama maliyetlerini önemli ölçüde azaltır.
C: POINTBus arka paneli (5V DC) tarafından çalıştırıldığında modülün çalışma akımı 75mA'dır; bu rakam, çok modüllü istasyonlar için güç kapasitesi hesaplanırken doğrudan kullanılabilir.
C: Tek kanal arızası, grubun sinyal izolasyon performansını tehlikeye atabilir ve kısa devre veya sinyal karışması gibi riskler yaratabilir. Arızalı bir kanalla çalışmaya devam edilmesi önerilmez; ünitenin yeni bir modülle değiştirilmesi, tüm sistemin uzun vadeli stabilitesini sağlar.
