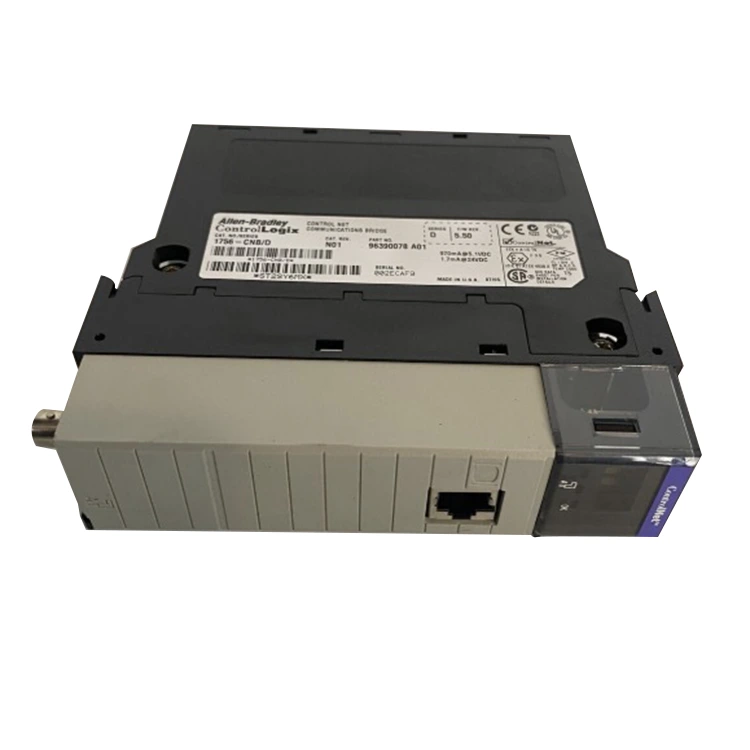

Allen Bradley 1756-CNB

ControlNet Temelleri – Neden Hala Önemli?

ControlNet deterministik bir ağ protokolüdür. Standart Ethernet'ten farklı olarak ControlNet, sabit bir süre içinde veri dağıtımını garanti eder. Bu, güvenlik açısından kritik ve hareket kontrolü uygulamaları için gereklidir.

ControlNet'in temel özellikleri:

• Deterministik iletişim:Veriler garanti edilen süre içerisinde teslim edilir. Çarpışma yok. Gecikme yok.
• Yedekli medya desteği:1756-CNB'nin iki BNC bağlantı noktası vardır. Yedek kablolama için her ikisini de kullanın. Bir kablonun arızalanması durumunda iletişim ikinci kablo üzerinden devam eder.
• Uzun mesafe:Segment başına 1000 metreye kadar. Tekrarlayıcılarla 5000 metreye kadar.
• Planlanmış ve planlanmamış veriler:Kritik kontrol verileri planlanmış iletişimi kullanır. Kritik olmayan veriler (HMI mesajları gibi) planlanmamış iletişimi kullanır.

ControlNet neden hala kullanılıyor:

• Birçok büyük fabrika 2000'li yıllarda ControlNet'i kurdu. Tüm ağın değiştirilmesi pahalıdır.
• Proses kontrolü ve hareket kontrolü sıklıkla deterministik iletişim gerektirir.
• ControlNet, yüksek EMI ortamlarında Ethernet'ten daha iyi gürültü bağışıklığı sağlar.
• 1756-CNB mevcut sistemlerde kullanılmaktadır. Yeni sistemler genellikle Ethernet/IP kullanır ancak eski sistemler yedek parçalara ihtiyaç duyar.

Ağ Planlama – Düğümler, Kablo Uzunluğu ve Tekrarlayıcılar

ControlNet'in güvenilir çalışması için doğru ağ planlaması kritik öneme sahiptir. Ağınızı planlamak için bu yönergeleri kullanın.

Önerilen kablo türleri:

• ControlNet için RG-6 koaksiyel kablo (75Ω) kullanın.
• Belden 88760 veya eşdeğeri önerilir.
• RG-58 kablosunu (50Ω) kullanmayın. Sinyal yansımalarına neden olur.
• Her iki ucu da 75Ω sonlandırıcılarla sonlandırın. Allen Bradley 1786-TCT veya eşdeğerini kullanın.

Alan sorunu örneği:Bir müşteri ControlNet ağında RG-58 kablosunu kullandı. Sistemde aralıklı iletişim hataları oluştu. Modüller ağdan rastgele ayrılacaktır. Neden: Kablo empedansı uyumsuzluğu. Düzeltme: Tüm kablolar RG-6 ile değiştirildi. Her iki ucu da sonlandırıldı. İletişim anında stabil hale geldi.

Donanım Yazılımı Sürümü Uyumluluğu

Allen Bradley 1756-CNB'nin farklı donanım yazılımı sürümleri vardır. Eski sürümler daha yeni RSLogix 5000 yazılımıyla çalışmayabilir. Kurulumdan önce ürün yazılımı uyumluluğunu kontrol edin.

Feimu'nun göndermeden önce yaptığı şey:

• Her 1756-CNB, bir ControlNet test ağında test edilir.
• Firmware sürümü doğrulanır ve kaydedilir.
• Müşteri gerekli donanım yazılımı sürümünü belirtirse sevkiyattan önce kontrol ederiz.
• Firmware müşterinin sistemi için çok eskiyse alternatif bir modül (1756-CNBR veya 1756-ENBT) öneririz.

Firmware yükseltme notu:1756-CNB ürün yazılımı sahada yükseltilemez. Fabrikada modüle yakılmıştır. Daha yeni bir sürüm edinmenin tek yolu, daha yeni ürün yazılımına sahip bir modül satın almaktır. Feimu, sisteminiz için doğru sürümü belirlemenize yardımcı olabilir.

Düğüm Adresi Ayarı ve Yaygın Hatalar

1756-CNB'nin ön panelinde iki adet döner anahtar bulunur. Bunlar düğüm adresini ayarlar. Ağın çalışması için doğru düğüm adresi ayarı önemlidir.

Düğüm adresi ayarı:

• İki döner anahtar "TENS" ve "UNITS" olarak etiketlenmiştir.
• TENS anahtarı onlar basamağını (0-9) ayarlar.
• UNITS anahtarı birler basamağını (0-9) ayarlar.
• Geçerli düğüm adresleri: 1 ila 99.
• Düğüm 0, ağ yöneticisi (zamanlayıcı) için ayrılmıştır.

Yaygın hatalar:

• Her iki anahtarın da 0'a ayarlanması:Bu geçersiz. G/Ç modülleri için düğüm 0'a izin verilmez.
• Yinelenen adresler:Aynı ağ üzerinde aynı düğüm adresine sahip iki modül iletişim hatalarına neden olur.
• Anahtarları ayarlamayı unutmak:Anahtarlar ayarlanmamışsa modül varsayılan adresi kullanır. Varsayılan 0'dır. Bu geçersizdir.
• Güç verildiğinde adres değiştirme:Döner anahtarlar açılışta okunur. Modüle güç verilirken bunların değiştirilmesi adresi değiştirmez. Değiştirdikten sonra gücü kapatıp tekrar açın.

Önerilen uygulama:

1. Kurulumdan önce tüm düğüm adreslerini planlayın.
2. Düğüm adresini kalıcı bir kalemle modüle yazın. Bu, gelecekteki bakıma yardımcı olur.
3. Düğüm adreslerini değiştirmeden önce kasayı kapatın.
4. Ağ planlayıcısı için her zaman düğüm 0'ı bırakın.

Modül Durumu LED'leri ve Teşhis

1756-CNB'nin ön panelinde birkaç LED bulunur. Bunlar, programlama terminali olmadan anında durum bilgisi sağlar.

Ürün Orijinallik Doğrulaması

Allen Bradley 1756-CNB modülleri genellikle sahtedir. Orijinalliği doğrulamak için bu kontrolleri kullanın.

• Ön panel rengi:Orijinal modüller, ControlLogix ailesiyle tutarlı, özel bir bej-gri renk kullanır. Sahte ürünler genellikle farklı bir renk tonuna veya parlak yüzeye sahiptir.
• Etiket kalitesi:Orijinal etiketler, 1756-CNB model numarasının açıkça görülebileceği kalıcı bir baskıya sahiptir. Sahte etiketlerde genellikle bulanık metinler veya kenarlarda soyulmalar bulunur.
• Döner anahtar kalitesi:Orijinal döner anahtarlar pozitif kilitle sağlamdır. Sahte ürünlerde genellikle gevşek veya yapışkan anahtarlar bulunur.
• BNC bağlantı noktası kalitesi:Orijinal BNC bağlantı noktaları altın kaplamadır ve kablolara güvenli bir şekilde oturur. Sahte ürünlerde genellikle düşük kaliteli, gevşek konektörler kullanılır.
• Modül ağırlığı:Orijinal 1756-CNB'nin ağırlığı yaklaşık 0,35 kg'dır. Sahte ürünler genellikle daha hafif hissettirir.
• Firmware etiketi:Orijinal modüllerde donanım yazılımı sürümünü gösteren küçük bir etiket bulunur. Sahte ürünler genellikle bu çıkartmadan yoksundur.

Modül, doğru yapılandırmanın ardından kırmızı OK LED'ini gösteriyorsa, sahte olduğundan şüphelenin. Doğrulama için fotoğraflarla Feimu Technology ile iletişime geçin.

Feimu Teknolojisi Hakkında

Feimu Technology, Çin'in Guangdong Eyaleti, Jiangmen Şehrinde faaliyet göstermektedir. Şirket 2005 yılında kuruldu ve 30'dan fazla ülkedeki müşterilere otomasyon bileşenleri tedarik etti.

• Faaliyette olduğu yıllar:2025 itibariyle 20 yıl.
• Depo:2000+ metrekare. Sıcaklık kontrollü. Nem %60'ın altında tutuldu.
• Envanter:5000'den fazla aktif SKU. ControlLogix modüllerini, CompactLogix, SLC 500 ve POINT I/O'yu içerir.
• Taşınan markalar:Allen Bradley, Siemens, GE, Schneider.
• İhracat pazarları:Avrupa, Kuzey Amerika, Güney Amerika, Orta Doğu, Güneydoğu Asya. 30'dan fazla ülke.
• 1756-CNB için test:Her modül görsel olarak incelenir. Döner anahtarların düzgün çalışıp çalışmadığı kontrol edildi. BNC bağlantı noktaları incelendi. ControlLogix test kasasında modül açıldı. Tamam LED'i doğrulandı. İletişim, test kablosu ve ağ analizörü ile test edilmiştir. Firmware sürümü doğrulandı ve kaydedildi. 24 saatlik yanma testi.
• Garanti:Sevkiyat tarihinden itibaren 12 ay. Üretim hatalarını kapsar. Kablo hasarını, aşırı voltajı, fiziksel hasarı veya su hasarını kapsamaz.
