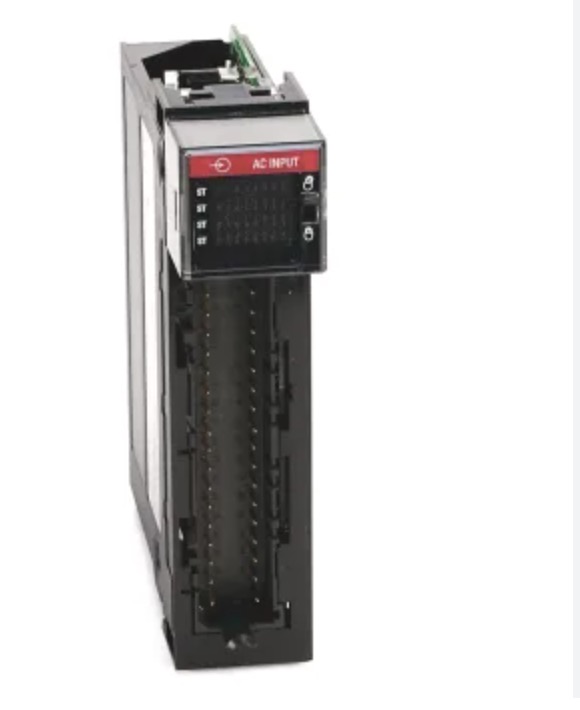

Allen Bradley 1756-IF16

Endüstriyel analog sinyal edinimi sıklıkla girişime duyarlı zayıf sinyaller, toprak potansiyeli farklılıklarından kaynaklanan okuma dalgalanmaları, çeşitli çalışma koşullarına uyum sağlamadaki zorluklar ve tek kanallı arızalardan kaynaklanan sistem çapında kesintiler gibi pratik zorluklar sunar. Genellikle tek çalışma modları, zayıf girişim direnci ve sınırlı uyarlanabilirlik ile sınırlı olan standart analog modüller, hassas üretim kontrolünün gereksinimlerini karşılamakta sıklıkla başarısız olur. Allen Bradley 1756-IF16, çok modlu giriş değiştirme, bağımsız kanal yapılandırması ve donanım tabanlı koruma ve izolasyon gibi özellikleriyle bu sorunlu noktaları ele alarak çok yönlülük ile özel performans arasında bir denge kurar.

Endüstriyel kontrol yedek parça sektöründeki geniş deneyimden yararlanan Feimu Technology, donanım üretmek yerine orijinal ürünleri tedarik etmeye odaklanıyor. Titiz gelen gelen denetimler, standartlaştırılmış giden doğrulama ve uygulamalı teknik destek aracılığıyla, müşterilerin sahte veya standart altı ürünler, uyumluluk zorlukları ve yüksek bakım maliyetleri gibi yaygın satın alma sorunlarından kaçınmasına yardımcı olurken, yeni sistem entegrasyonu, eski ekipmanın değiştirilmesi ve sistem kapasitesinin genişletilmesi de dahil olmak üzere çok çeşitli senaryoları destekliyoruz.

Ürün Parametresi

Dahili Donanım Mimarisi ve Parazit Önleyici Tasarım

1. Düşük Seviyeli Sinyal Toplama için Yüksek Hassasiyetli A/D Dönüşümü

Allen Bradley 1756-IF16, endüstriyel ortamlarda bulunan zayıf analog sinyaller için optimize edilmiş toplama algoritmalarına sahip endüstriyel sınıf, yüksek hassasiyetli bir A/D dönüştürme çipine sahiptir. Zayıflamaya eğilimli düşük genlikli voltaj ve akım sinyallerini doğru bir şekilde yakalayarak standart modüllerde sıklıkla görülen bozulma ve değer dalgalanmalarını ortadan kaldırır. Bu, temel tespit doğruluğunu sağlayarak onu çeşitli hassas algılama ve izleme uygulamaları için uygun hale getirir.

2. Elektromanyetik girişimi ortadan kaldırmak için kapsamlı koruma ve izolasyon

Modül, saha sinyali toplama kanallarını PLC mantık kontrol devrelerinden fiziksel olarak ayıran sıkı bir koruma ve izolasyon yapısı kullanır. Bu donanım düzeyindeki izolasyon, değişken frekanslı sürücülerden (VFD'ler), yüksek güçlü motorlardan ve hat gürültüsünden kaynaklanan elektromanyetik paraziti bloke ederek karmaşık işletim ortamlarında analog sinyal kayması ve veri yanlışlığı gibi yaygın sorunları etkili bir şekilde çözer.

3. Kararlı iletişim için kalınlaştırılmış altın kaplama arka panel

Arka panel veri yolu konektörü, mükemmel iletkenlik, oksidasyon direnci ve tekrarlanan birleştirme döngülerine karşı dayanıklılık sunan, kalınlaştırılmış bir altın kaplama işlemine sahiptir. ControlLogix raflarıyla uzun süreli uyumluluk için tasarlanan bu ürün, istikrarlı veri yolu iletişimini sürdürerek, eskimiş raflarda tekrarlanan takma/çıkarma veya uzun süreli çalıştırmadan kaynaklanan temas sorunlarını veya iletişim kesintilerini önler.

4. Çeşitli sensörlerle uyumlu çoklu kablolama modları

Tek uçlu, diferansiyel ve yüksek hızlı kablolama modlarını destekleyen tek bir modül, standart sensörleri, uzun menzilli algılama ekipmanını ve yüksek hızlı dinamik sinyal cihazlarını barındırır. Donanım değişikliği olmadan farklı saha koşullarına uyum sağlayarak gerekli yedek modül çeşitliliğini önemli ölçüde azaltır ve envanter baskısını etkili bir şekilde azaltır.

Üç giriş modu için ayrıntılı uygulama senaryoları

1. Tek uçlu giriş modu (16 kanal)

Sensör ve modülün ortak bir zemini paylaştığı standart uygulamalar için uygundur. Maksimum kanal kullanımı için 16 toplama kanalının tamamının kullanılmasına olanak tanır. Öncelikle genel proses kontrolü ve standart analog sinyal alımı (örn. sıcaklık sensörleri) için kullanılan bu, rutin projeler için standart kablolama modudur.

2. Diferansiyel giriş modu (8 kanal)

Toprak potansiyeli farklılıkları, uzun kablolama mesafeleri veya karmaşık elektromanyetik ortamlar içeren uygulamalar için tasarlanmıştır. Toprak döngüsü parazitini etkili bir şekilde ortadan kaldırır ve uzun kablolu iletimin neden olduğu okuma dalgalanmalarını çözer, bu da onu yüksek gürültülü atölye ortamlarında dış mekanda uzun menzilli algılama ve ekipman izleme için ideal hale getirir.

3. Yüksek hızlı giriş modu (4 kanal)

Ultra yüksek sinyal güncelleme hızlarına odaklanan bu mod, hızla değişen dinamik sinyaller için özel olarak tasarlanmıştır. Hareket kontrolü ve yüksek hızlı proses parametresi izleme gibi uygulamaların sıkı gerçek zamanlı gereksinimlerini karşılayarak yüksek hızlı işlemler sırasında sinyal senkronizasyonu ve sıfır veri gecikmesi sağlar.

Yazılım Konfigürasyonu ve Operasyonel Avantajlar

1. Ana Konfigürasyon Yazılımıyla Uyumluluk

Modül, iki ana resmi yazılım paketi (RSLogix 5000 ve Studio 5000 Logix Designer) aracılığıyla yapılandırmayı destekler. Ek adaptör eklentilerine ihtiyaç duymadan ControlLogix sistem mimarilerinin büyük çoğunluğuyla uyumludur, kusursuz entegrasyon sağlar ve mühendislerin standart programlama ve hata ayıklama iş akışlarıyla uyum sağlar.

2. Bağımsız, Granüler Kanal Yapılandırması

Her kanal, sinyal tipinin, ölçüm aralığının, filtre frekansının, alarm eşiklerinin ve mühendislik ölçeği kalibrasyon parametrelerinin bağımsız yapılandırılmasına olanak tanır. Bu, tüm ünite için tek tip ayarlar gerektirmeden çeşitli sensörlere ve sinyal parametrelerine özel adaptasyon sağlar ve bu da onu karışık sensör türlerini içeren karmaşık projeler için ideal kılar.

3. Özel Çalışma Koşulları için Özelleştirilebilir Örnekleme Oranları

Yerleşik Gerçek Zamanlı Örnekleme (RTS) ayarlarıyla sinyal güncelleme oranları isteğe bağlı olarak ayarlanabilir. Mühendisler, yüksek hızlı uygulamalardan düşük hızlı uygulamalara kadar çok çeşitli kontrol senaryolarına uyacak şekilde veri toplama doğruluğunu sistem verimliliği ile dengeleyerek saha ekipmanı çalışma döngülerine ve proses hassasiyeti gereksinimlerine göre parametreleri esnek bir şekilde ayarlayabilir.

Gerçek Dünya Endüstriyel Uygulama Örneği

Bir atık su arıtma otomasyon sisteminde Allen-Bradley 1756-IF16, saha pH sensörlerinden gerçek zamanlı analog sinyalleri yakalar ve yüksek hassasiyette dönüştürülmüş verileri ControlLogix PLC'ye iletir. PLC, önceden ayarlanmış proses parametrelerine dayanarak dozaj pompalarının başlatma/durdurma ve çalışma sıklığını otomatik olarak kontrol etmek için hesaplamalar gerçekleştirerek atık su pH seviyesini hassas bir şekilde düzenler. Bu tam otomatik kapalı döngü kontrol süreci, geleneksel manuel test ve ayarlama yöntemlerinin yerini alır, böylece işçilik ve bakım maliyetlerini azaltırken atık su arıtma sürecinin stabilitesini ve standardizasyonunu da önemli ölçüde artırır.

Standartlaştırılmış Saha Operasyonları ve Bakım Kılavuzu

1. Rutin Bakım Protokolleri

Terminal alanındaki nem kolayca analog sinyal sapmasına neden olabileceğinden modül, nem korumasına odaklanan kapalı, kuru bir elektrik kontrol kabinine yerleştirilmelidir. Kablo terminallerinin sıkılığını düzenli olarak kontrol edin; analog sinyaller kontak direncine karşı oldukça hassastır ve gevşek bağlantılar doğrudan veri anormalliklerine ve sinyal bozulmasına yol açabilir.

2. Kanal Sorun Giderme Teknikleri

Tek bir kanalda veri anormallikleri veya "aralık dışı" hatalar görülüyorsa modülün hemen değiştirilmesine gerek yoktur. Bunun yerine öncelikle kanal kablolarını değiştirin ve yazılım yapılandırma parametrelerini doğrulayın. Arızaların çoğu sensör sorunlarından, kablolama hatalarından veya parametre uyumsuzluklarından kaynaklanır; Bir donanım arızasını teşhis etmeden önce çevre birimi sorunlarını ortadan kaldırmak, gereksiz değiştirme maliyetlerini önler.

3. Uzun Süreli Depolama Gereksinimleri

Uzun süreli kullanım dışı bırakmak için güç kaynağının bağlantısını kesin ve modülün yüzeyindeki tozu temizleyin. Modülü anti-statik, kapalı bir torbaya yerleştirin ve aşındırıcı maddelerden ve güçlü elektromanyetik parazitlerden uzak, sıcaklığı kontrollü, kuru bir ortamda saklayın. Bu, neme bağlı olarak pim oksidasyonunu ve devre bozulmasını etkili bir şekilde önleyerek gelecekteki kullanım için stabilite sağlar.

Kablolama Uyumluluğu ve Yazılım Yapılandırma Adımları

1. Terminal Bloğu Seçim Özellikleri

Allen Bradley 1756-IF16 bir terminal bloğu içermez; 36 pinli bir RTB (Çıkarılabilir Terminal Bloğu) aksesuarı ayrıca seçilmelidir. Yaygın uyumlu modeller şunları içerir: tornavida olmadan hızlı kablolamaya olanak tanıyan 1756-TBCH (kafes kelepçeli yaylı terminal); ve standart endüstriyel kablolama uygulamalarına uygun 1756-TBS6H (vida kelepçeli terminal). Seçim, sahadaki spesifik operasyonel ve bakım ihtiyaçlarına göre yapılmalıdır.

2. Standartlaştırılmış Kablolama Prosedürleri

Analog sinyal iletimi için blendajlı çift bükümlü kablolar kullanın ve kablo blendajını modülün yalnızca bir ucunda topraklayın. Güç devrelerinden kaynaklanan paraziti önlemek için analog sinyal kabloları ile güç hatları arasında minimum 30 cm'lik bir mesafe bırakın. Güvenli bağlantılar ve güvenilir temas sağlamak için 8–10 mm standart sıyırma uzunluğuna sahip 0,5–1,5 mm² (22–16 AWG) arasındaki kablo ölçülerini kullanın.

3. Studio 5000 Standart Yapılandırma İş Akışı

Adım 1: 1756-IF16 modülünü yazılımın I/O yapılandırma ağacına ekleyin. Adım 2: Her kanal için sinyal tipini (voltaj/akım) ve ölçüm aralığını seçin. Adım 3: Uygulama gereksinimlerine göre giriş modunu (tek uçlu, diferansiyel veya yüksek hızlı) yapılandırın. Adım 4: Dijital filtrelemeyi etkinleştirin ve yüksek/düşük alarm eşiklerini gerektiği gibi ayarlayın. Adım 5: Konfigürasyonu kontrol cihazına indirin ve sistemi çalıştırmadan önce kanal okumalarının normal olduğunu doğrulayın.

LED Durum Göstergesi Sorun Giderme

1. PWR (Güç) Gösterge Durumu

Sabit bir yeşil ışık normal modül güç kaynağını gösterir; herhangi bir işlem yapılmasına gerek yoktur. Gösterge kapalıysa güç yoktur; ControlLogix sisteminin güç durumunu kontrol edin ve arka panel bağlantısında gevşeklik veya arıza olup olmadığını inceleyin.

2. "Tamam" Durum Göstergesi

Sürekli yanan yeşil ışık, hatasız normal çalışmayı gösterir; sürekli yanan kırmızı ışık bir donanım arızasını veya yapılandırma hatasını belirtir; sıfırlamak için gücü kapatıp açmayı deneyin, ancak hata devam ederse modülün değiştirilmesi gerekir. Yanıp sönen ışık, modülün "yapılandırmayı bekliyor" modunda olduğunu gösterir; uygun konfigürasyon programı indirilerek normal çalışmaya geri dönülebilir.

3. Kanal Durum Göstergeleri

Sürekli yanan yeşil ışık, doğru kanal konfigürasyonunu ve doğru sinyal alımını gösterir; sürekli yanan kırmızı ışık, aralık dışı bir sinyali veya kanal anormalliğini gösterir ve sensör aralığının, kablolama durumunun ve yazılım yapılandırma parametrelerinin adım adım kontrol edilmesini gerektirir.

Orijinallik Doğrulama Yöntemleri

1. Dış ve Konut Detayları

Orijinal üniteler, standart ControlLogix serisi "gri" (gri-bej) muhafazaya sahiptir; tekdüze renk ve pürüzsüz, yüksek kaliteli kaplamayla karakterize edilir; sahte ürünlerde genellikle renk tutarsızlıkları, anormal yüzey parlaklığı veya kaba kasa dokuları görülür. Orijinal modüller tutarlı ağırlık dağılımıyla yaklaşık 0,22 kg ağırlığındayken, sahte modüller genellikle daha hafiftir ve dayanıksız veya kötü yapılandırılmıştır.

2. Etiket ve Terminal Detayları

Orijinal model etiketleri, soyulmayan pürüzsüz, düz kenarlı, net, kalıcı baskı özelliğine sahiptir; terminal bloğu, yapışmadan veya sıyrılmadan düzgün bir şekilde dönen vidalarla orijinal üreticinin gri takılabilir tasarımını kullanır. Sahte ürünlerde genellikle kalitesiz plastik bileşenler ve kalitesiz metal donanımlar kullanılır.

3. Arka Panel Pim Detayları

Orijinal arka panel pimleri kalın altın kaplamaya sahiptir ve düzgün bir şekilde hizalanmıştır, düzdür ve oksidasyon veya siyah nokta içermez; Sahte ürünler genellikle oksidasyona ve deformasyona yatkın kalay kaplı pimler kullanır ve bu da zamanla temasın zayıf olmasına neden olur.

Feimu Teknoloji Tedarik Avantajları

1. Garantili Otantik Tedarik

2005 yılında Jiangmen, Guangdong'da kurulan firmamız, endüstriyel kontrol yedek parçalarının ihracatında uzun yıllara dayanan deneyime sahiptir. Uzun süredir Rockwell, Siemens, GE ve Schneider gibi markaların orijinal endüstriyel kontrol bileşenlerini dünya çapında 30'dan fazla ülkeye tedarik ediyoruz. Tüm Allen-Bradley 1756-IF16 üniteleri orijinal fabrika ürünleridir; yenileme, değişiklik veya sahtecilik içermez ve tamamen izlenebilirdir. 2. Kapsamlı Sevkiyat Öncesi Testler

Her modül, sevkıyattan önce gerçek voltaj ve akım sinyali testine tabi tutulur. Veri toplama doğruluğunu, iletişim kararlılığını ve alarm fonksiyonlarını kanal kanal doğruluyoruz. OEM teknik spesifikasyonlarına sıkı sıkıya bağlı kalarak, gizli kusurlara sahip modüllerin gönderilmesini önleyerek kurulum sonrasında anında stabilite ve kullanılabilirlik sağlıyoruz.

3. Stoktan Hızlı Teslimat

ControlLogix serisi analog modüllerin yıl boyunca envanterini tutuyoruz. Acil fabrika bakımı veya hızlandırılmış proje gereksinimlerini karşılamak için aynı gün sipariş doğrulama ve nakliye olanağı sunuyoruz, böylece ekipmanın aksama süresini en aza indiriyor ve proje gecikmelerinden kaynaklanan kayıpları önlüyoruz.

4. Uzman Teknik Destek

Ekibimiz, kablolama standartları ve yazılım konfigürasyonundan mod değiştirme ve sorun gidermeye kadar her şeyi kapsayan ControlLogix sistemleri konusunda geniş deneyime sahiptir. Anormal okumalar, yanlış mod seçimi, konfigürasyon hataları ve kablolama hataları gibi çalışma sırasında karşılaşılan sorunları kesin olarak çözebiliriz. Teknik sorulara 12 saat içinde yanıt verilmesini ve ticari koordinasyonun 24 saat içinde tamamlanmasını garanti ediyoruz.

İletişim Bilgileri

E-posta: sales@feimutech.com

WhatsApp: +86 13358323579

Web sitesi: www.feimuplc.com

Yanıt süresi: Teknik sorular 12 saat içinde. Ticari sorular 24 saat içinde.

SSS

1. Modül standart 4-20mA endüstriyel sinyalleri destekliyor mu?

Evet. Modül, 0-20mA akım girişleriyle doğal olarak uyumludur ve standart endüstriyel 4-20mA sensör sinyallerini destekleyecek şekilde Studio 5000 yazılımı aracılığıyla yapılandırılabilir; bu da onu tipik saha analog veri toplama uygulamaları için tamamen uygun hale getirir.

2. ControlLogix 1756-IF16 çalışırken değiştirmeyi destekliyor mu?

Evet. Bu seri, çevrimiçi bakımı destekleyerek sistemi kapatmadan modülün çıkarılmasına ve değiştirilmesine olanak tanır; sürekli üretim ortamlarında ekipman bakımı için idealdir.

3. Modül satın alımına terminal blokları dahil mi?

Hayır. ControlLogix modülleri ve terminal blokları ayrı satılır. Uyumlu bir 36 pinli terminal bloğu seçmelisiniz (1756-TBCH veya 1756-TBS6H gibi); Uyumlu aksesuarların eksiksiz setini sağlayabiliriz.

4. Tek bir kanal arızalanırsa kalan kanallar normal şekilde çalışabilir mi?

Devam eden çalışma önerilmez. Tek kanallı bir arıza, modülün genel izolasyon performansını tehlikeye atarak dahili kısa devre ve sinyal karışması riskleri yaratır. Bu, diğer kanalların alım doğruluğunu etkileyebilir ve hatta sistemin tamamen arızalanmasına neden olabilir; bu nedenle sistem kararlılığını sağlamak için modülün derhal değiştirilmesi gerekir.
